MKP-X2-serien Metalliserad polypropenfilm EMI-kondensator

Drag:

Metalliserad polypropenstruktur

Tål överspänningspåkänning

Enastående aktiva och passiva flambeständiga förmågor

Används i interferensundertryckande krets över hela linjen

Specifikation

Klimatkategori Passiv brandfarlighet kategori	40/110/56/B
Drifttemperaturområde	-40℃~110℃
Märkspänning	250Vac~310Vac,50/60Hz
Kapacitansintervall	0,0010μF~25,0μF
Kapacitans Tolerans	±10 %(K), ±20 %(M)
Spänningssäker	Mellan terminaler:		4,3U _R (Vdc),2s
	Mellan terminsfinaler till fall:		2120 Vac, 1 min
Isolationsmotstånd	R≥15000MΩ,C _N ≤0,33 μF (20℃,100V,1min) RC _N ≥5000s,C _N >0,33μF
Förlustfaktor	0,0010 μF≤C _N <0,010 μF	≤20×10 ^-4 (1kHz, 20℃)		≤20×10-⁴ (10kHz, 20℃)
	0,010 μF≤C _N <0,47μF	≤10×10 ^-4 (1kHz, 20℃)		≤20×10 ^-4 (10kHz,20℃)
	0,47μF≤C _N <1,0 μF	≤20×10 ^-4 (1kHz, 20℃)		≤40×10-⁴ (10kHz, 20℃)
	1,0 μF≤C _N <10,0 μF	≤30×10 ^-4 (1kHz, 20℃)
	10,0 μF≤C _N <50,0 μF	≤40×10 ^-4 (1kHz, 20℃)
R com m end form ax märkt matningsnätspänning 250Vac applicering Om den används i applikationer som har nippelström applicerad, rekommenderar vi att du använder AC-filtersensorer: C 6Aetc; Om du har några frågor, kontakta vår tekniska ingenjör för mer information; För utomhusbruk eller applikationer med svår fuktighet, rekommendera slutanvändning av TH B senes.

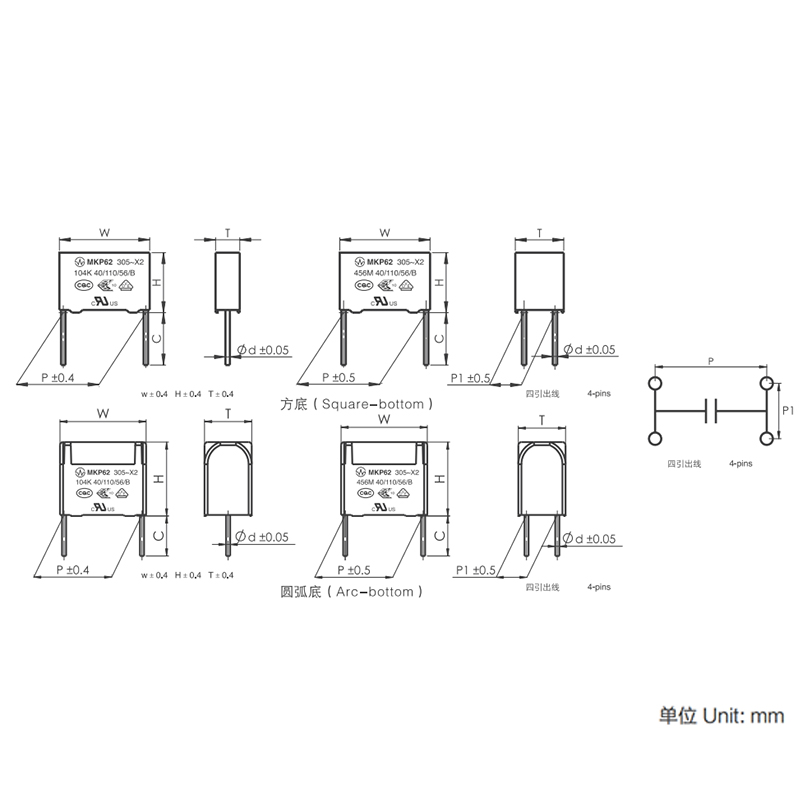

Mått (mm)

	CN (μF)	W	H	T	P	d
	CN (μF)	W	H	T	P	d
250/275/280/300/310Vac	0.001	10.5	9	4	7.5	0.6
	0.0012	10.5	9	4	7.5	0.6
	0.0015	10.5	9	4	7.5	0.6
	0.0018	10.5	9	4	7.5	0.6
	0.0022	10.5	9	40	7.5	0.6
	0.0027	10.5	9	4	7.5	0.6
	0.0033	10.5	9	4.)	7.5	0.6
	0.0039	10.5	90	40	7.5	0.6
	0.0047	10.5	9	4	7.5	0.6
	0.0056	10.5	9	4	7.5	0.6
	0.0068	0.5	9	4	7.5	0.6
	0.0082	10.5	9	4	7.5	0.6
	0.01	0.5	9	4	7.5	0.6
	0.012	10.5	9	4	7.5	0.6
	0.015	10.5	9	4	7.5	0.6
	0.018	0.5	9	4	7.5	0.6
	0.022	10.5	9	4	7.5	0.6
	0.027	10.5	9	4	7.5	0.6
	0.033	10.5	11	5	7.5	0.6
	0.039	10.5	44	5	7.5	0.6
	0.047	10.5	11	5	7.5	0.6
	0.056	10.5	13	6	7.5	0.6
	0.068	10.5	13	6	7.5	0.6
	0.0047	13	9	4	10	0.6
	0.0056	13	9	4	10	0.6
	0.0068	13	9	4	10	0.6
	0.0082	13	9	4	10	0.6
	0.01	13	9	0	10	0.6
	0.0015	13	9	4	10	0.6
	0.018	13	9	4	10	0.6
	0.022	13	9	4	10	0.6
	0.027	13	)	4.)	10	0.6
	0.033	13	9	40	10	0.6
	0.039	13	9	40	10	0.6
	0.047	13	9	4	10	0.6
	0.056	13	11	5	10	0.6
	0.068	13	11	5	10	0.6
	0.082	13	11	5	10	0.6
	0,10 M	13	44	50	10	0.6
	0,10K	13	12	6	10	0.6
	0.12	13	13	7	10	0.6
	0.15	13	13	7	10	0.6
	0.18	13	14	8	10	0.6
	0,22 M	13	14	8	10	0.6
250/275/280/300/310Vac	0.01	17.5	9.5	5	15	0.6
	0.015	17.5	9.5	5	15	0.6
	0.015	17.5	9.5	5	15	0.6
	0.018	17.5	9.5	5	15	0.6
	0.022	17.5	9.5	5	15	0.6
	0.027	17.5	9.5	5	15	0.6
	0.033	17.5	0b	5	15	0.6
	0.039	17.5	9.5	5	15	0.6
	0.047	17.5	9.5	5	15	0.6
	0.056	17.5	9.5	5	15	0.6
	0.068	17.5	9.5	5	15	0.6
	0.082	17.5	9.5	5	15	0.6
	0,10 M	17.5	9.5	5	15	0.6
	0.1	17.5	11	5	15	0.6
	0.12	17.5	11	5	15	0.6
	0,15 miljoner	17.5	11	5	15	0.6
	0,15K	17.5	2	6	15	0.6
	0.18	17.5	12	6	15	0.6
	0,22 M	17.5	12	6	15	0.6
	0,22K	17.5	13.5	6	15	0.6
	0,22K	17.5	12	7	15	0.6
	0,22K	17.5	13.5	7.5	15	0.6
	0.27	17.5	13.5	7.5	15	0.6
	0,33 M	17.5	13.5	7.5	15	0.6
	0,33K	17.5	14	8	15	0.6
	0,33 M	17.5	12.5	9	15	0.6
	0,33 M	17.5	17.5	6	15	0.6
	0,33K	17.5	18.5	7.5	15	0.8
	0.33	17.5	12	13	15	0.8
	0.39	17.5	14.5	8.5	15	0.6
	0,47M	17.5	14.5	8.5	15	0.6
	0,47 M	17.5	18.5	7.5	15	0.8
	0,47K	17.5	16	10	15	0.8
	0.56	17.5	16	10	15	0.8
	0.6	17.5	19	11	15	0.8
	0.68	17.5	9	11	15	0.8
	0,82 M	17.5	19	11	15	0.8
	0.15	26.5	15	6	22.5	0.8
	0.18	26.5	15	6	22.5	0.8
	0.22	26.5	15	6	22.5	0.8
	0.27	26.5	15	6	22.5	0.8
	0.33	26.5	5	6	22.5	0.8
	0.39	26.5	5	6	22.5	0.8
	0,47 M	26.5	5	6	22.5	0.8
	0,47K	26.5	16	7	22.5	0.8
	0.56	26.5	16	7	22.5	0.8
	0.6	26.5	17	8.5	22.5	0.8
	0.68	26.5	17	8.5	22.5	0.8
	0.82	26.5	18.5	10	22.5	0.8
	1	26.5	18.5	10	22.5	0.8
	1.2	26.5	20	11	22.5	0.8
	1,5 miljoner	26.5	20	11	22.5	0.8
	1,5k	26.5	22	12	22.5	0.8
250/275/280/300/310Vac	1.8	26.5	24.5	15.5	22.5	0.8
	2.2	26.5	24.5	15.5	22.5	0.8
	2.2	26.5	29.5	14.5	22.5	0.8
	0.39	32	18	9	27.5	0.8
	0.47	32	18	9	27.5	0.8
	0.56	32	18	9	27.5	0.8
	0.68	32	18	9	27.5	0.8
	0.82	32	18	9	27.5	0.8
	1	32	18	9	27.5	0.8
	1	32	12	18	27.5	0.8
	1.2	32	20	11	27.5	0.8
	1.5	32	20	11	27.5	0.8
	1.8	32	22	13	27.5	0.8
	2,2 miljoner	32	22	13	27.5	0.8
	2,2K	32	25	13	27.5	0.8
	★2.2	32	16	22	27.5	0.8
	2.7	32	28	14	27.5	0.8
	3.3	32	30	6	27.5	0.8
	3,3 miljoner	32	24.5	15	27.5	0.8
	3,3K	32	28	17	27.5	0.8
	★3,3 miljoner	32	16	27.5	27.5	0.8
	★3,3K	32	18.5	31	27.5	0.8
	3.9	32	29	19	27.5	0.8
	3.9	32	33	18	27.5	0.8
	4,7 miljoner	32	33	18	27.5	0.8
	★4,7 miljoner	32	18.5	31	27.5	0.8
	4,7K	32	33	18	27.5	0.8
	★4.7	32	30	21	27.5	0.8
	5.6	32	37	22	27.5	0.8
	6,8 M	32	37	22	27.5	0.8
	1.5	41	22	11	37.5	1
	1.8	41	22	11	37.5	1
	2.2	41	24	13	37.5	1
	2.2	42	15	24	37.5	1
	2.7	41	24	13	37.5	1
	3.3	41	26	15	37.5	1
	3.3	42	28	14	37.5	1
	3.3	42	15	24	37.5	1
	3.9	41	30	16	37.5	1
	4,7 miljoner	42	19	24	37.5	1
	4,7K	41	20	26	37.5	1
	4.7	41	30	16	37.5	1
	5.6	41	33.5	18.5	37.5	1
	6.8	41	33.5	18.5	37.5	1
	6.8	42	24	32	37.5	1
	8.2	41	37	22	37.5	1
	10,0 M	41	37	22	37.5	1
	10,0K	41	41	26	37.5	1
	10,0K	41.5	37.5	27.5	37.5	1
	12	41	43	28	37.5	1
	15	42	45	30	37.5	1
	20	42	57.5	30	37.5	1
	20	57	45	30	52.5	1.2
	20	57	30	44	52.5	1.2
	25	57	50	35	52.5	1.2
250/275/280/300/310Vac	0.022	10.5	9	4	7.5	0.6
	0.027	10.5	11	5	7.5	0.6
	0.033	10.5	11	5	7.5	0.6
	0.039	10.5	12	6	7.5	0.6
	0.047	10.5	12	6	7.5	0.6
	0.033	13	11	5	10	0.6
	0.039	13	11	5	10	0.6
	0.047	13	11	5	10	0.6
	0.056	13	11	5	10	0.6
	0.068	13	12	6	10	0.6
	0.082	13	12	6	10	0.6
	0.1	13	12	6	10	0.6
	0.12	13	14	8	10	0.6
	0.15	13	14	8	10	0.6
	0.01	17.5	11	5	15	0.8
	0.012	17.5	11	5	15	0.8
	0.015	17.5	11	5	15	0.8
	0.018	17.5	11	5	15	0.8
	0.022	17.5	11	5	15	0.8
	0.027	17.5	11	5	15	0.8
	0.033	17.5	11	5	15	0.8
	0.039	17.5	11	5	15	0.8
	0.047	17.5	11	5	15	0.8
	0.056	17.5	11	5	15	0.8
	0.068	17.5	11	5	15	0.8
	0.082	17.5	11	5	15	0.8
	0.1	17.5	11	5	15	0.8
	0.12	17.5	12	6	15	0.8
	0.15	17.5	12	6	15	0.8
	0.18	17.5	13.5	7.5	15	0.8
	0.22	17.5	13.5	7.5	15	0.8
	0.27	17.5	14.5	8.5	15	0.8
	0.33	17.5	16	10	15	0.8
	0.39	17.5	19	11	15	0.8
	0.47	17.5	19	11	15	0.8
250/275/280/300/310Vac	0.22	26.5	15	6	22.5	0.8
	0.27	26.5	16	7	22.5	0.8
	0.33	26.5	16	7	22.5	0.8
	0.39	26.5	17	8.5	22.5	0.8
	0.47	26.5	17	8.5	22.5	0.8
	0.56	26.5	18.5	10	22.5	0.8
	0.68	26.5	18.5	10	22.5	0.8
	0.82	26.5	22	12	22.5	0.8
	1	26.5	22	12	22.5	0.8
	1.2	26.5	24.5	15.5	22.5	0.8
	1.5	26.5	24.5	15.5	22.5	0.8
	0.82	32	20	11	27.5	0.8
	1	32	20	11	27.5	0.8
	1.2	32	22	13	27.5	0.8
	1.5	32	22	13	27.5	0.8
	1.8	32	24.5	15	27.5	0.8
	2.2	32	28	14	27.5	0.8
	2.7	32	33	18	27.5	0.8
	3.3	32	33	22	27.5	0.8
	3.9	32	37	22	27.5	0.8
	4.7	32	37	11	27.5	0.8
	1.5	41	22	11	37.5	1
	1.8	41	26	12	37.5	1
	2,2 miljoner	41	26	12	37.5	1
	2.2K	42	28	14	37.5	1
	2.7	42	28	14	37.5	1
	3.3	41	30	16	37.5	1
	3.9	41	32	17	37.5	1
	4.7	41	33.5	18.5	37.5	1
	5.6	41	37	22	37.5	1
	6.8	41	37	22	37.5	1
	8.2	41	41	26	37.5	1
	10	41	43	28	37.5	1
