MKP X2Y-seriens kondensatormodul för elektromagnetisk störningsdämpning (klass X2+Y) Tillverkare

Hem / Produkter / Filmkondensator / EMI-dämpningskondensator / MKP X2Y-seriens kondensatormodul för elektromagnetisk störningsdämpning (klass X2+Y)
Rekommenderade produkter
RING VÅRT KONTOR

+86 - 138 1203 1188

E-POST

MKP X2Y-seriens kondensatormodul för elektromagnetisk störningsdämpning (klass X2+Y) MKP X2Y-seriens kondensatormodul för elektromagnetisk störningsdämpning (klass X2+Y)
  • MKP X2Y-seriens kondensatormodul för elektromagnetisk störningsdämpning (klass X2+Y)
  • MKP X2Y-seriens kondensatormodul för elektromagnetisk störningsdämpning (klass X2+Y)

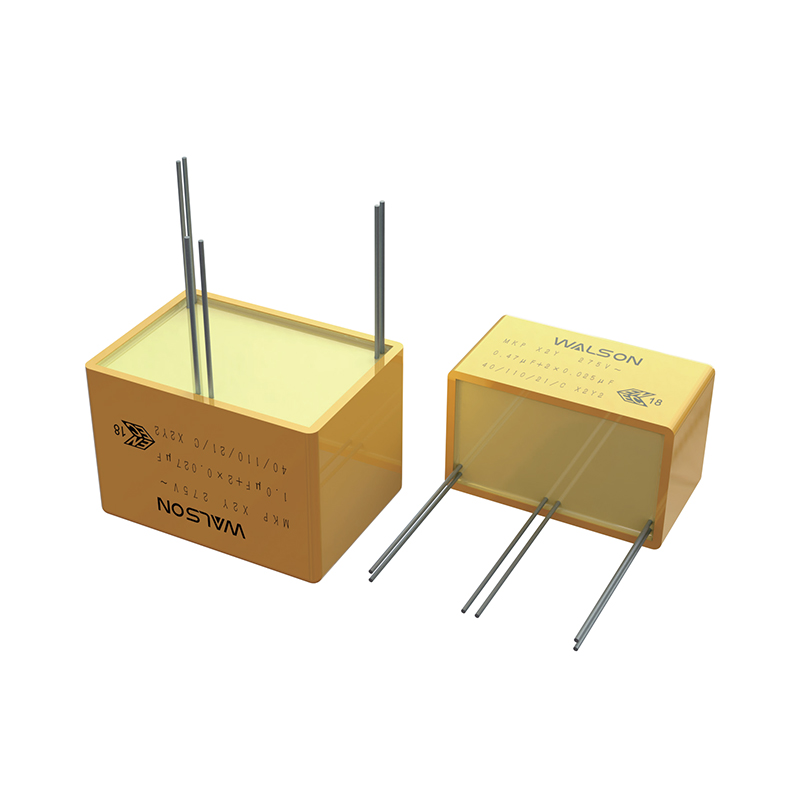

MKP X2Y-seriens kondensatormodul för elektromagnetisk störningsdämpning (klass X2+Y)

Drag:
Metalliserad polypropenfilm, icke-induktiv konstruktion, med goda elektriska egenskaper
X2- och Y2-klassundertrycknings-störningskondensatorer har en triangulär anslutning och integrerad struktur med tre ändar ut
Flamsäkert plasthölje och tätning av epoxiharts (UL 94 V-0), förtenna kopparklädda ståltrådar leder ut i tre ändar
Med hänvisning till standarden GB/T 6346.14 (idt IEC 60384-14), erhållen ENEC-certifiering
Kontakta Oss Ladda ner PDF

Aktie:

Föregående：MKP X1Y-seriens kondensatormodul för elektromagnetisk störningsdämpning (klass X1+Y)NÄSTA：MKP-X2-serien Metalliserad polypropenfilm EMI-kondensator
Typiska tillämpningar:
Använde in-line bypass, antennkoppling, tvärsöver linjen och gnistdämparkretsar, främst för att undertrycka brus som uppstår i applikationer
Tillgänglig för EMI-filter, SMPS, hushållsapparater, såsom blandare, fläktar, kaffekvarnar, ljud, TV, etc

Specifikation

Referensstandard IEC 60384-14:2013/AMD:2016 EN 60384-14:2013 A1
Produktunderklass X2, Y2
Märkspänning 275 Vac, 300 Vac
Normalt kapacitansintervall X2：0.1～2.2μF Y2：0.001～0.027μF
Kapacitans Tolerans ±10 %（K）
Klimatkategori 40/110/21
Passiv brandfarlighetskategori C
Spänningstest mellan plintar X2：1800 Vdc 2 s Y2：3000 Vdc 2 s
Spänningstest mellan plintar och hölje 2100 Vac 60s
Isolationsmotstånd C≤0,33 μF：≥15000 MΩ，C≤0,33 μF：≥5000 s （20℃，100V，1min）
Tangent av förlustvinkel ≤0,0010（1 kHz，20 ℃）

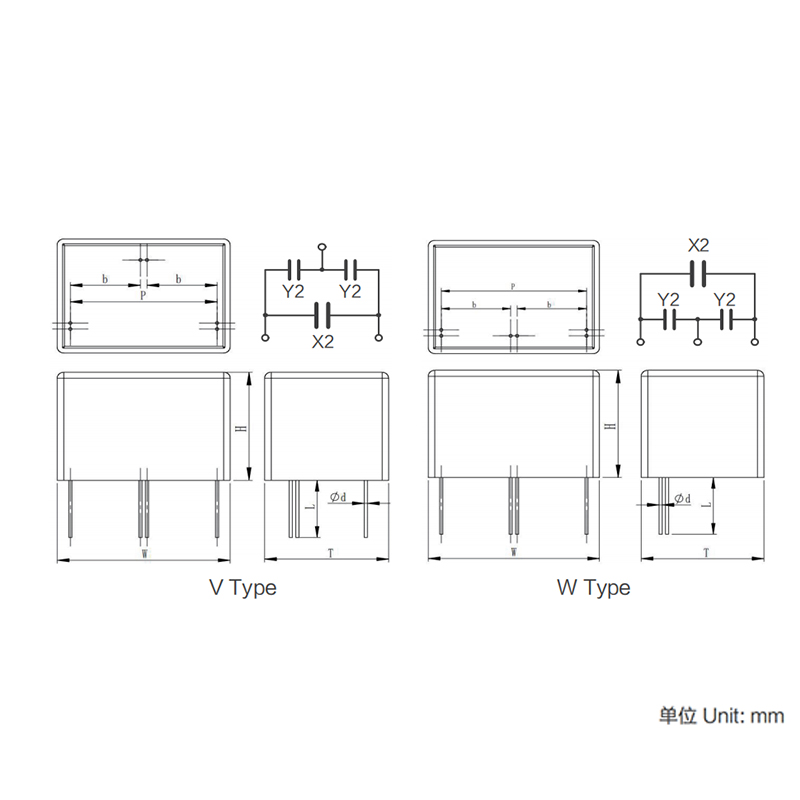

Mått (mm)

C R-x2

(uF)

C R-Y2

(μF)

Kapslingsmått

Blystorlek

W±1

(mm)

H±1

(mm)

T±1

(mm)

P±2

(mm)

b±2

(mm)

φd±0,05

(mm)

0.1

0.001

18

16

10

15

7.5

0.5

0.0022

18

16

10

15

7.5

0.5

0.0047

18

16

10

15

7.5

0.5

0.01

18

19

11

15

10

0.5

0.027

26.5

22

12

22.5

10

0.5

0.22

0.001

18

19

11

15

10

0.5

0.0022

18

19

11

15

10

0.5

0.0033

26.5

20

11

22.5

10

0.5

0.0047

26.5

20

11

22.5

10

0.5

0.01

26.5

20

11

22.5

10

0.5

0.027

26.5

22

12

22.5

10

0.5

0.33

0.001

26.5

20

11

22.5

10

0.5

0.0022

26.5

20

11

22.5

10

0.5

0.0033

26.5

20

11

22.5

10

0.5

0.0047

26.5

22

12

22.5

10

0.5

0.01

26.5

22

12

22.5

10

0.5

0.027

26.5

22

12

22.5

10

0.5

0.47

0.001

26.5

22

12

22.5

10

0.5

0.0022

26.5

22

12

22.5

10

0.5

0.0033

26.5

22

12

22.5

10

0.5

0.0047

26.5

22

12

22.5

10

0.5

0.01

26.5

22

12

22.5

10

0.5

0.025

26

15

16

22.5

10

0.5

0.027

26

15

16

22.5

10

0.5

1

0.00

32

24.5

15

27.5

12.5

0.5

0.0022

32

24.5

15

27.5

12.5

0.5

0.0033

32

24.5

15

27.5

12.5

0.5

0.01

32

24.5

15

27.5

12.5

0.5

0.025

26.5

18

19

22.5

10

0.5

0.027

26.5

18

19

22.5

10

0.5

2.2

0.001

31

30

18

27.5

12.5

0.5

0.022

31

30

18

27.5

12.5

0.5

0.0047

31

30

18

27.5

12.5

0.5

0.01

31

30

18

27.5

12.5

0.5

0.027

32

37

22

27.5

12.5

0.5
