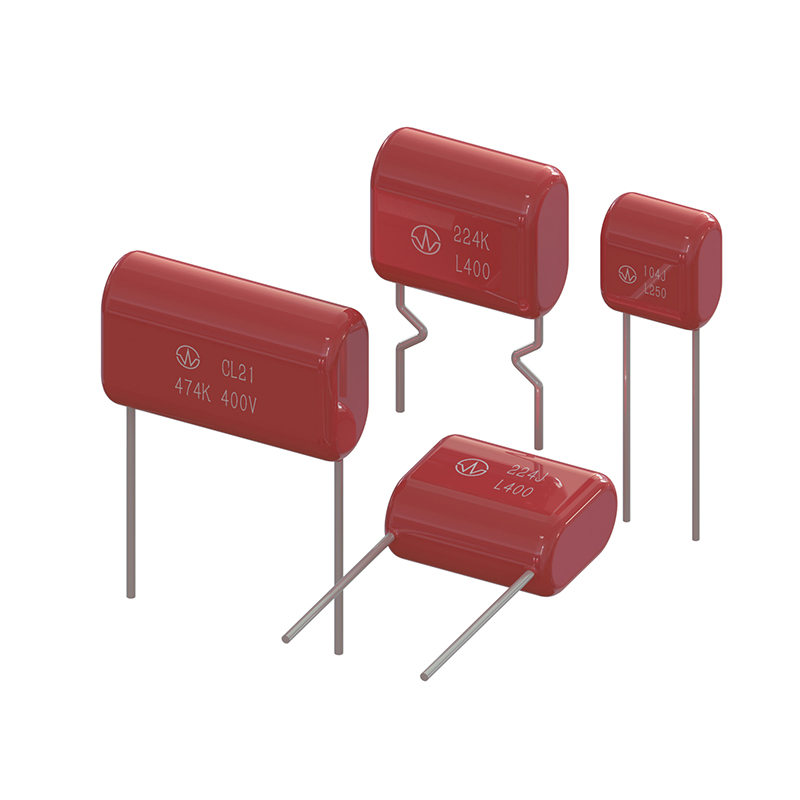

CL21-serien Metalliserad polyesterfilmkondensator

Drag:

Metalliserad polyesterfilm, icke-induktiv lindad konstruktion

Brett kapacitansintervall, liten storlek och lätt

God självläkande egenskap och lång livslängd

Flamskyddande epoxiharts belagd

Specifikation

Referensstandard	GB/T7332(IEC60384-2)
Klimatkategori	55/105/21
Nominell temperatur	85 ℃
Drifttemperaturområde	-55℃-105℃
Märkspänning	50/63V,100V,250V,400V,630V,1000V,1250V
Kapacitansintervall	0,010μF~10,0μF
Kapacitans Tolerans	±5 %(J), ±10 %(K)
Spänningssäker	1,6U _R (5s)
Förlustfaktor	≤1,0 % (20 ℃, 1 kHz)
Isolationsmotstånd	U _R ≤100v	R≥3750MQ,C _N ≤0,33 μF RC _N ≥1250s,C _N >0,33μF (20℃,50V,1min)
Isolationsmotstånd	U _R >100V	R≥7500MΩ,C _N ≤0,33 μF RC _N ≥2500s,C _N >0,33μF (20℃,100V,1min)
Maximal pulsstegringstid (dV/dt): Om arbetsspänningen (U) är lägre än märkspänningen ( U _R ), kan kondensatorn arbetas vid en högre dV/dt. I detta fall erhålls den maximalt tillåtna dV/dt genom att multiplicera det rätta värdet med U _R _/U.	U _R (V)	dVdt(V/μs)
	U _R (V)	P=7,5	P=10,0	P=15,0	P=22,5	P=27,5
	50/63	7.5	6	3	2	-
	100	15	9	5	3	-
	250	30	20	12	8	5
	400	40	30	20	10	7
	630	-	40	25	12	10
	1000	70	60	30	15	12
	1250	80	70	40	18	14

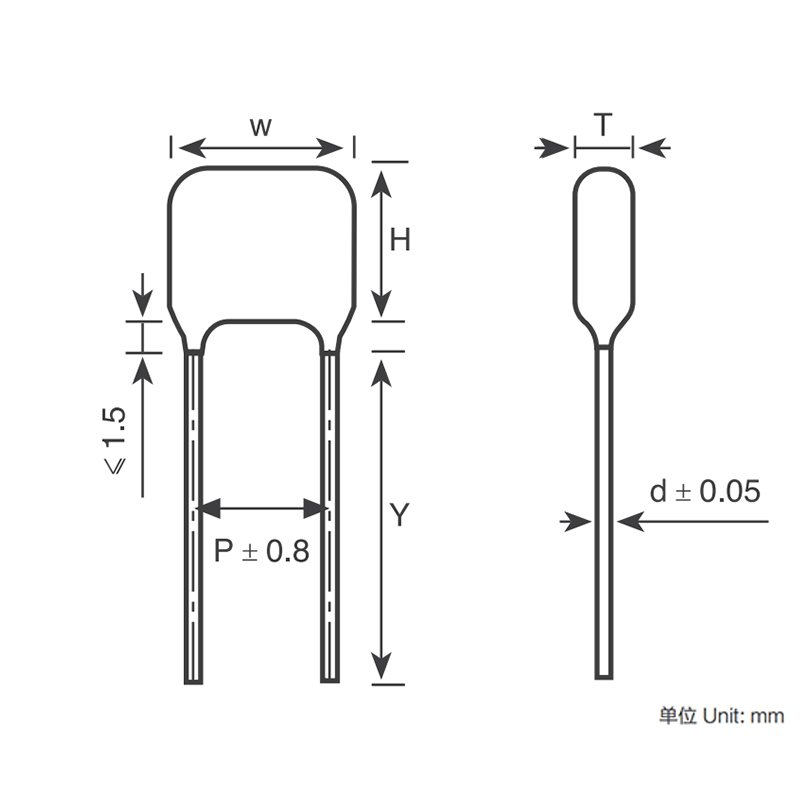

Mått (mm)

	CN (uF)	W	H	T	P	d
	CN (uF)	W	H	T	P	d
50VDC(30Vac)/63VDC(40Vac)	0.39	9.8	7	4	7.5	0.6
	0.47	9.8	7.7	4.1	7.5	0.6
	0.56	9.8	8	4.4	7.5	0.6
	0.68	9.8	8.3	4.7	7.5	6
	0.82	9.8	8.7	5.1	7.5	0.6
	1	12.3	8.4	4.8	10	0.6
	1.2	12.3	8.8	5.1	10	0.6
	1.5	12.3	9.3	5.6	10	0.6
	1.8	12.3	9.7	6.1	10	0.6
	2.2	17.5	9.6	5.9	15	0.6
	2.7	17.5	10	6.4	15	0.6
	3.3	17.5	10.6	6.9	15	0.6
	3.9	17.5	11.6	7.5	15	0.8
	4.7	25.2	11.9	6.2	22.5	0.8
	5.6	25.2	12.4	6.7	22.5	0.8
	6.8	25.2	13	7.3	22.5	0.8
	8.2	25.2	13.6	8.4	22.5	0.8
	10	25.2	14.4	9.2	22.5	0.8
100VDC (63Vac)	0.27	9.8	7	4	7.5	0.6
	0.33	9.8	7.7	4.1	7.5	0.6
	0.39	9.8	8	4.3	7.5	0.6
	0.47	9.8	8.3	4.6	7.5	0.6
	0.56	9.8	8.6	5	7.5	0.6
	0.68	9.8	9	5.4	7.5	0.6
	0.82	12.3	8.7	5	10	0.6
	1	12.3	9.1	5.5	10	0.6
	1.2	12.3	9.5	5.9	10	0.6
	1.5	12.3	10.1	6.5	10	0.6
	1.8	17.5	11.4	5.7	15	0.6
	2.2	17.5	11.9	6.1	15	0.6
	2.7	17.5	12.4	6.7	15	0.6
	3.3	17.5	14	6.8	15	0.6
	3.9	17.5	14.6	7.3	15	0.8
	4.7	25.2	13.9	6.6	22.5	0.8
	5.6	25.2	14.4	7.2	22.5	0.8
	6.8	25.2	15.1	8.3	22.5	0.8
	8.2	25.2	16.9	8.5	22.5	0.8
	10	25.2	17.7	9.4	22.5	0.8
250VDC (160Vac)	0.022	9.8	7	4	7.5	0.5
	0.027	9.8	7.2	4.2	7.5	0.5
	0.033	9.8	6.7	3.7	7.5	0.6
	0.039	9.8	6.9	3.9	7.5	0.6
	0.047	9.8	7.1	4.1	7.5	0.6
	0.056	9.8	7.4	4.4	7.5	0.6
	0.068	9.8	6.7	3.7	7.5	0.6
	0.082	9.8	7	4	7.5	0.6
	0.1	9.8	7.7	4	7.5	0.6
	0.12	9.8	7.9	4.3	7.5	0.6
	0.15	9.8	8.3	4.7	7.5	0.6
	0.18	9.8	8.6	5	7.5	0.6
	0.22	12.3	8.4	4.7	10	0.6
	0.27	12.3	8.8	5.1	10	0.6
	0.33	12.3	9.7	5.3	10	0.6
	0.39	17.5	9.6	5.1	15	0.6
	0.47	17.5	9.9	5.5	15	0.6
	0.56	17.5	10.8	5.6	15	0.6
	0.68	17.5	11.3	6.1	15	0.6
	0.82	17.5	12.3	6.6	15	0.6
	1	17.5	12.9	7.2	15	0.6
	1.2	17.5	13.5	7.8	15	0.8
	1.5	17.5	15.3	8.5	15	0.8
	1.8	17.5	16	9.2	15	0.8
	2.2	25.2	15.2	8.4	22.5	0.8
	2.7	25.2	15.5	8.7	22.5	0.8
	3.3	25.2	16.9	10.1	22.5	0.8
	3.9	25.2	18.6	10.3	22.5	0.8
	4.7	25.2	19.6	11.3	22.5	0.8
	5.6	30.2	19.3	10.9	27.5	0.8
	6.8	30.2	20.4	12.1	27.5	0.8
	8.2	30.2	21.6	13.2	27.5	0.8
	10	30.2	23	14.6	27.5	0.8
400VDC (200Vac)	0.022	9.8	7	4	7.5	0.6
	0.027	9.8	7.2	4.2	7.5	0.5
	0.033	9.8	7.3	4.3	7.5	0.5
	0.039	9.8	7.5	4.4	7.5	0.6
	0.047	9.8	8.2	4.5	7.5	0.6
	0.056	9.8	8.5	4.8	7.5	0.6
	0.068	12.3	8.2	4.5	10	0.6
	0.082	12.3	8.5	4.8	10	0.6
	0.1	12.3	9.4	5	10	0.6
	0.12	12.3	9.8	5.3	10	0.6
	0.15	17.5	9.6	5.2	15	0.6
	0.18	17.5	9.9	5.5	15	0.6
	0.22	17.5	10.4	5.9	15	0.6
	0.27	17.5	10.9	6.4	15	0.6
	0.33	17.5	11.9	6.7	15	0.6
	0.39	17.5	12.9	7.2	15	0.8
	0.47	17.5	13.5	8.3	15	0.8
	0.56	17.5	14.1	8.9	15	0.8
	0.68	17.5	14.9	9.7	15	0.8
	0.82	17.5	15.7	10.5	15	0.8
	1	25.2	16.6	8.2	22.5	0.8
	1.2	25.2	17.3	9	22.5	0.8
	1.5	25.2	18.3	9.9	22.5	0.8
	1.8	30.2	18.1	9.7	27.5	0.8
	2.2	30.2	20	10.1	27.5	0.8
	2.7	30.2	21.1	11.2	27.5	0.8
	3.3	30.2	22.3	12.4	27.5	0.8
	3.5	30.2	22.7	12.8	27.5	0.8
	3.9	30.2	23.5	13.5	27.5	0.8
	4.7	30.2	24.8	14.9	27.5	0.8
630VDC (220Vac)	0.01	9.8	6.8	3.8	7.5	0.6
	0.012	9.8	7.4	3.8	7.5	0.6
	0.015	9.8	7.7	4.1	7.5	0.6
	0.018	9.8	7.9	4.3	7.5	0.6
	0.022	9.8	8.2	4.6	7.5	0.6
	0.027	9.8	8.6	5	7.5	0.6
	0.033	12.3	8.3	4.7	10	0.6
	0.039	12.3	8.6	4.9	10	0.6
	0.047	12.3	9	5.3	10	0.6
	0.056	12.3	9.3	5.7	10	0.6
	0.068	12.3	9.8	6.1	10	0.6
	0.082	12.3	10.3	6.6	10	0.6
	0.1	17.5	10.9	5.7	15	0.6
	0.12	17.5	11.3	6.1	15	0.6
	0.15	17.5	11.9	6.6	15	0.6
	0.18	17.5	12.9	7.2	15	0.8
	0.22	17.5	13.5	8.3	15	0.8
	0.27	17.5	14.3	9	15	0.8
	0.33	17.5	15.1	9.8	15	0.8
	0.39	17.5	15.8	10.6	15	0.8
630VDC (220Vac)	0.47	25.2	15.6	8.8	22.5	0.8
	0.56	25.2	16.3	9.5	22.5	0.8
	0.68	25.2	17.2	10.4	22.5	0.8
	0.82	25.2	18.1	11.3	22.5	0.8
	1	30.2	18.9	10.5	27.5	0.8
	1.2	30.2	19.8	11.5	27.5	0.8
	1.5	30.2	21.2	12.8	27.5	0.8
	1.8	30.2	22.4	14	27.5	0.8
	2.2	30.2	23.9	15.5	27.5	0.8
50 VDC (30Vac)/63VDC(40Vac)	0.12	9.8	7	4	7.5	0.6
	0.15	9.8	7.8	4.1	7.5	0.6
	0.18	9.8	7.5	3.9	7.5	0.6
	0.22	9.8	7.8	4.1	7.5	0.6
	0.27	9.8	8.1	4.5	7.5	0.6
	0.33	9.8	7.7	4.1	7.5	0.6
	0.39	9.8	8	4.3	7.5	0.6
	0.47	9.8	8.3	4.6	7.5	0.6
	0.56	9.8	8.6	5	7.5	0.6
	0.68	9.8	9	5.4	7.5	0.6
	0.82	12.3	8.6	5	10	0.6
	1	12.3	9	5.4	10	0.6
	1.2	12.3	9.5	5.9	10	0.6
	1.5	12.3	10.1	6.5	10	0.6
	1.8	12.3	10.7	7.1	10	0.6
	2.2	17.5	11.4	6.1	15	0.6
	2.7	17.5	11.9	6.7	15	0.6
	3.3	17.5	12.5	7.3	15	0.6
	3.9	17.5	13.6	7.9	15	0.8
	4.7	25.2	14.4	7.6	22.5	0.8
	5.6	25.2	14.9	7.7	22.5	0.8
	6.8	25.2	15.6	8.3	22.5	0.8
	8.2	25.2	16.4	9.6	22.5	0.8
	10	25.2	17.2	10.5	22.5	0.8
100VDC (63Vac)	0.12	9.8	7	4	7.5	0.6
	0.15	9.8	7.8	4.1	7.5	0.6
	0.18	9.8	7.5	3.9	7.5	0.6
	0.22	9.8	7.8	4.1	7.5	0.6
	0.27	9.8	8.1	4.5	7.5	0.6
	0.33	9.8	8.5	4.8	7.5	0.6
	0.39	9.8	8.8	5.2	7.5	0.6
	0.47	9.8	9.2	5.6	7.5	0.6
	0.56	12.3	8.8	5.2	10	0.6
	0.68	12.3	9.3	5.61	10	0.6
	0.82	12.3	9.7	6.1	10	0.6
	1	12.3	10.3	6.6	10	0.6
	1.2	12.3	10.9	7.2	10	0.6
	1.5	12.3	11.6	8	10	0.6
	1.8	17.5	13.6	6.3	15	0.6
	2.2	17.5	14.2	6.9	15	0.8
	2.7	17.5	14.9	7.6	15	0.8
	3.3	17.5	15.7	8.4	15	0.8
	3.9	17.5	16.4	9.11	15	0.8
	4.7	25.2	17	8.1	22.5	0.8
	5.6	25.2	17.7	8.8	22.5	0.8
	6.8	25.2	18.5	10.2	22.5	0.8
	8.2	25.2	19.5	11.1	22.5	0.8
	10	25.2	21.5	11.6	22.5	0.8
400VDC (200Vac)	0.01	9.8	6.9	3.9	7.5	0.6
	0.012	9.8	7.1	4.1	7.5	0.6
	0.015	9.8	7.5	4.4	7.5	0.6
	0.018	9.8	7.3	3.7	7.5	0.6
	0.022	9.8	7.5	3.9	7.5	0.6
	0.027	9.8	7.8	4.2	7.5	0.6
	0.033	9.8	8.1	4.5	7.5	0.6
	0.039	9.8	8.2	4.6	7.5	0.6
	0.047	9.8	8.6	4.9	7.5	0.6
	0.056	12.3	8.8	4.3	10	0.6
	0.068	12.3	9.1	4.7	10	0.6
400VDC (200Vac)	0.082	12.3	9.4	5	10	0.6
	0.1	12.3	9.9	5.4	10	0.6
	0.12	12.3	10.3	5.9	10	0.6
	0.15	17.5	10.6	5.4	15	0.6
	0.18	17.5	11	5.8	15	0.6
	0.22	17.5	11.5	6.3	15	0.6
	0.27	17.5	12	6.8	15	0.6
	0.33	17.5	12.7	7.4	15	0.6
	0.39	17.5	13.7	8	15	0.8
	0.47	17.5	14.4	9.2	15	0.8
	0.56	17.5	15.1	9.9	15	0.8
250VDC (160Vac)	0.01	9.8	6.5	3.5	7.5	0.6
	0.012	9.8	6.7	3.7	7.5	0.6
	0.015	9.8	7.4	3.8	7.5	0.6
	0.018	9.8	7.6	4	7.5	0.6
	0.022	9.8	7.4	3.8	7.5	0.6
	0.027	9.8	7.7	4.1	7.5	0.6
	0.033	9.8	7.3	3.7	7.5	0.6
	0.039	9.8	7.5	3.9	7.5	0.6
	0.047	9.8	7.8	4.1	7.5	0.6
	0.056	9.8	8	4.4	7.5	0.6
	0.068	9.8	7.5	3.9	7.5	0.6
	0.082	9.8	7.8	4.1	7.5	0.6
	0.1	9.8	8.1	4.4	7.5	0.6
	0.12	9.8	8.4	4.8	7.5	0.6
	0.15	9.8	8.8	5.2	7.5	0.6
	0.18	12.3	8.9	4.5	10	0.6
	0.22	12.3	9.3	4.8	10	0.6
	0.27	12.3	9.7	5.3	10	0.6
	0.33	12.3	10.7	5.5	10	0.6
	0.39	17.5	10.4	5.2	15	0.6
	0.47	17.5	10.8	5.6	15	0.6
	0.56	17.5	12.3	5.5	15	0.6
	0.68	17.5	12.8	6	15	0.6
	0.82	17.5	13.8	6.5	15	0.6
	1	17.5	14.4	7.1	15	0.6
	1.2	17.5	15	7.7	15	0.8
	1.5	17.5	15.9	9.1	15	0.8
	1.8	17.5	16.2	9.9	15	0.8
	2.2	25.2	15.6	8.8	22.5	0.8
	2.7	25.2	16.5	9.7	22.5	0.8
	3.3	25.2	17.4	10.6	22.5	0.8
	3.9	25.2	19.2	10.9	22.5	0.8
	4.7	25.2	20.3	11.9	22.5	0.8
	5.6	30.2	20.4	12.1	27.5	0.8
	6.8	30.2	21.6	13.3	27.5	0.8
	8.2	30.2	22.9	14.5	27.5	0.8
	10	30.2	24.4	16	27.5	0.8
630VDC (220Vac)	0.01	12.3	7.4	3.8	10	0.6
	0.012	12.3	7.6	4	10	0.6
	0.015	12.3	7.7	4	10	0.6
	0.018	12.3	7.9	4.2	10	0.6
	0.022	12.3	8.2	4.5	10	0.6
	0.027	12.3	8.5	4.9	10	0.6
	0.033	12.3	8.9	5.2	10	0.6
	0.039	12.3	9.2	5.6	10	0.6
	0.047	12.3	9.7	6	10	0.6
	0.056	12.3	10.1	6.5	10	0.6
	0.068	12.3	10.7	7	10	0.6
	0.082	12.3	11.3	7.6	10	0.6
	0.1	17.5	11.5	6.3	15	0.6
	0.12	17.5	12	6.8	15	0.6
	0.15	17.5	12.7	7.5	15	0.8
	0.18	17.5	13.8	8.1	15	0.8
	0.22	17.5	14.5	9.3	15	0.8
	0.27	17.5	15.4	10.2	15	0.8
	0.33	17.5	16.3	11.1	15	0.8
	0.39	17.5	17.2	12	15	0.8
	0.47	25.2	16.4	9.7	22.5	0.8
	0.56	25.2	17.2	10.5	22.5	0.8
	0.68	25.2	18.2	11.4	22.5	0.8
	0.82	25.2	19.3	12.5	22.5	0.8
	1	30.2	19.9	11.6	27.5	0.8
	1.2	30.2	22	12.6	27.5	0.8
	1.5	30.2	22.5	14.1	27.5	0.8
	1.8	30.2	23.8	15.5	27.5	0.8
	2.2	30.2	25.5	17.1	27.5	0.8
1000Vdc (250Vac)	0.001	9.8	8.5	4	7.5	0.6
	0.0012	9.8	8.7	4.3	7.5	0.6
	0.0015	9.8	8.5	4.1	7.5	0.6
	0.0018	9.8	8.7	4.3	7.5	0.6
	0.0022	9.8	8.5	4.1	7.5	0.6
	0.0027	9.8	8.8	4.4	7.5	0.6
	0.0033	9.8	8.7	4.3	7.5	0.6
	0.0039	9.8	8.9	4.5	7.5	0.6
	0.0047	9.8	9.3	4.8	7.5	0.6
	0.0056	12.3	8.5	4.1	10	0.6
	0.0068	12.3	8.8	4.4	10	0.6
	0.0082	12.3	9.1	4.7	10	0.6
	0.01	12.3	9.4	5	10	0.6
	0.012	12.3	9.8	5.4	10	0.6
	0.015	12.3	10.8	5.6	10	0.6
	0.018	12.3	11.3	6.1	10	0.6
	0.022	12.3	11.9	6.7	10	0.6
	0.027	175	11.8	5	5	0.6
	0.033	17.5	12.3	5.5	15	0.6
	0.039	17.5	12.7	5.9	15	0.6
	0.047	17.5	13.2	6.5	15	0.8
	0.056	175	13.8	7	15	0.8
	0.068	17.5	14.5	7.7	15	0.8
	0.082	175	15.2	8.5	15	0.8
	0.1	17.5	16.6	9.7	15	0.8
	0.12	25.2	15.3	8.3	22.5	0.8
	0.15	25.2	16.2	9.2	22.5	0.8
	0.18	25.2	17.1	10.1	22.5	0.8
	0.22	25.2	18.1	11.1	22.5	0.8
	0.27	25.2	20.2	11.7	22.5	0.8
	0.33	30.2	20.1	11.6	27.5	0.8
	0.39	30.2	21.2	12.6	27.5	0.8
1250VDC (250Vac)	0.001	9.8	8.5	4	7.5	0.6
	0.0012	9.8	8.7	4.3	7.5	0.6
	0.0015	9.8	8.5	4.1	7.5	0.6
	0.0018	9.8	8.7	4.3	7.5	0.6
	0.0022	9.8	8.5	4.1	7.5	0.6
	0.0027	9.8	8.8	4.4	7.5	0.6
	0.0033	9.8	9.1	4.7	7.5	0.6
	0.0039	9.8	9.4	5	7.5	0.6
	0.0047	12.3	8.7	4.2	10	0.6
	0.0056	12.3	8.9	4.5	10	0.6
	0.0068	12.3	9.2	4.8	10	0.6
	0.0082	17.5	9	4.6	15	0.6
	0.01	17.5	9.4	5	15	0.6
	0.012	17.5	9.1	4.7	15	0.6
	0.015	17.5	9.5	5.1	15	0.6
	0.018	17.5	9.9	5.4	15	0.6
	0.022	17.5	10.3	5.9	15	0.6
	0.027	25.2	9.7	5.2	22.5	0.6
	0.033	25.2	10.1	5.7	22.5	0.6
	0.039	25.2	10.5	6.1	22.5	0.8
	0.047	25.2	11	6.6	22.5	0.8
	0.056	30.2	11.4	6.2	27.5	0.8
	0.068	30.2	12	6.7	27.5	0.8
	0.082	30.2	12.6	7.3	27.5	0.8
	0.1	30.2	14.8	7.8	27.5	0.8
	0.12	30.2	15.4	8.5	27.5	0.8
	0.15	30.2	16.4	9.4	27.5	0.8
	0.18	30.2	18.3	9.7	27.5	0.8
	0.22	30.2	19.3	10.7	27.5	0.8
400Vdc(200Vac)	0.68	17.5	16	10.8	15	0.8
	0.82	17.5	17	11.8	15	0.8
	1	25.2	17.5	9.1	22.5	0.8
	1.2	25.2	18.3	9.9	22.5	0.8
	1.5	25.2	19.4	11	22.5	0.8
	1.8	30.2	19.1	10.8	27.5	0.8
	2.2	30.2	21.2	11.3	27.5	0.8
	2.7	30.2	22.4	12.5	27.5	0.8
	3.3	30.2	23.8	13.9	27.5	0.8
	3.9	30.2	25.1	15.1	27.5	0.8
	4.7	30.2	26.6	16.7	27.5	0.8

Fråga? Kolla in vårt svar.

HUR LÄNGE KAN JAG FÅ ÅTERKOMMANDEN EFTER VI SÄCKTADE FÖRFRÅGAN?

Vi kommer att svara dig inom 12 timmar från arbetsdagen.
ÄR DU EN DIREKT TILLVERKARE ELLER HANDELSFÖRETAG?

Vi har en egen fabrik, vi har även en egen internationell försäljningsavdelning. Vi producerar och säljer helt själva.
VILKA PRODUKTER KAN DU ERBJUDA?

Vi fokuserar på filmkondensatorer.
Vilka applikationer relaterar dina produkter till?

Våra produkter används i ett brett spektrum av applikationer, inklusive hushållsapparater, strömförsörjning, elmätare, belysning, svetsmaskiner, järnvägstransitering, elfordon, elnät, UPS/EPS, medicinsk utrustning, fotovoltaiska växelriktare, vindkraftsomvandlare och mer.
KAN DU GÖRA ANPASSADE PRODUKTER?

Ja, vi är experter på att göra skräddarsydda produkter enligt kundernas ritningar eller prover.

Fokuserat på tillverkning av elektroniska komponenter i 20 år.

Walson Elektronik grundades i 2001, med mer än 20 års erfarenhet av R&D, tillverkning, försäljning och service av filmkondensatorer. Anpassad CL21-serien Metalliserad polyesterfilmkondensator Tillverkare och CL21-serien Metalliserad polyesterfilmkondensator Fabrik

Vi följer alltid samarbetet mellan avancerad automation och industrialisering. företaget fortsätter att introducera inhemsk och utländsk utestående produktionsutrustning, medan egenutvecklad programvara för produktionshantering, enterprise collaborative management till vetenskaplig och effektiv drift, har uppnått 1 miljard/årlig produktionskapacitet genombrott, och upprätthåller en ordnad uppgång.

Walson Elektronikprodukter har täckt fler branscher, inklusive ny energi-och kraftindustri, fotovoltaiska växelriktare, LED-belysning, hushållsapparater och olika strömkällor och andra industrier.

Håll dig till begreppet innovativ teknik, ärlig service och professionell kvalitet, Walson Elektronik driver fram kondensatorprodukter kontinuerligt och kommer säkert att bli branschpionjären med innovativa fördelar.

Kontakta Oss
