WST-serien Snubber/Resonat-kondensator (Axial-Type)

Drag:

Förseglad med mylartejp och flamskyddad epoxirin

Förtennad koppartråd, bekväm installation

Icke-induktiv struktur, ESL låg, ESR liten, hög pulsström, hög DV/DT lagerkapacitet, högt tryck, låg förlust, låg temperaturökning, lång livslängd och så vidare

Kontakta Oss Ladda ner PDF

Aktie:

Föregående：WSB-serien Snubber/Resonat-kondensator (förpackad)NÄSTA：WSL serie Snubber kondensator för IGBT (Lug Terminals)

Typiska applikationer:

GTO Snubber

Används ofta i kraftelektronik när toppspänningen, toppströmsabsorptionsskydd

Specifikation

Implementerad standard	GB/T 17702, IEC61071
Klimatkategori	40/85/21
Märkspänning	1200V.DC~8000V.DC
Kapacitansintervall	0,068μF–3μF
Kapacitans Tolerans	±5 %(J），±10 %（K）
Spänningstest mellan terminaler	1,5 U _n /10S
Isolationsmotstånd	≥5000s（100 V，1 min，20℃）

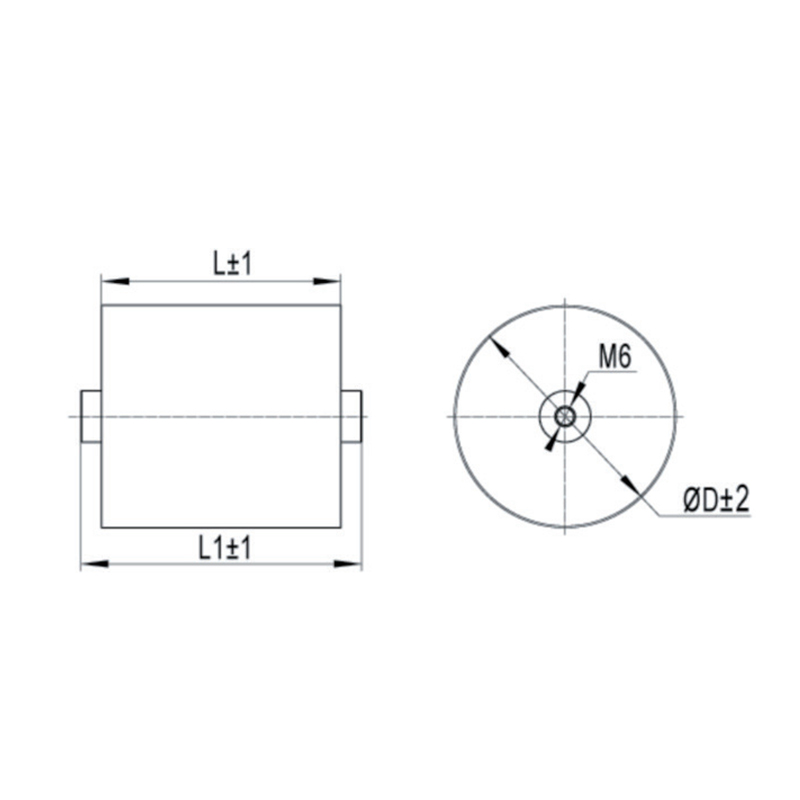

Mått (mm)

CN (μF)	Mått (mm)			ESL (nH)	DV/DT (V/μs)	(A)	jag _max @40℃ 10 kHz (A)
CN (μF)	ΦD	L	L1	ESL (nH)	DV/DT (V/μs)	(A)	jag _max @40℃ 10 kHz (A)
Un=3000 V.DC
0.22	35	44	52	25	1100	242	30
0.33	43	44	52	25	1000	330	35
0.47	51	44	52	22	850	399	45
0.68	61	44	52	22	800	544	55
1	74	44	52	20	700	700	65
1.2	80	44	52	20	650	780	75
Un=6000 V.DC
0.22	43	60	72	25	1500	330	35
0.33	52	60	72	25	1200	396	45
0.47	62	60	72	25	1000	470	50
0.68	74	60	72	22	900	612	60
1	90	60	72	22	800	900	75
Un=7000 V.DC
0.22	45	57	72	25	1100	242	30
0.68	36	80	92	28	1000	680	25
1	43	80	92	28	850	850	30
1.5	52	80	92	25	800	1200	35
1.8	57	80	92	25	700	1260	40
2	60	80	92	23	650	1300	45
3	73	80	92	22	500	1500	50
Un=8000 V.DC
0.33	35	90	102	30	1100	363	25
0.47	41	90	102	28	1000	470	30
0.68	49	90	102	28	850	578	35
1	60	90	102	25	800	800	40
1.5	72	90	102	25	700	1050	45
2	83	90	102	25	650	1300	50
