CBB81-serien Högspänningsmetalliserad polypropenfilm/foliekondensator

Drag:

Metalliserad polypropenfilm/folie, lindad konstruktion

Låg förlust och liten inneboende temperaturhöjning

Negativ temperaturkoefficient för kapacitans

Flamskyddande epoxihartspulverbeläggning (UL94/V-0)

Specifikation

Referensstandard	GB/T10190(IEC 60384-16)
Klimatkategori	40/105/21
Nominell temperatur	85 ℃
Drifttemperaturområde	-40℃~105℃
Märkspänning	630V,800V,1000/12530V,1600V,2000V,2500V
Kapacitansintervall	0,0010μF~0,036μF
Kapacitans Tolerans	±3%(H),±5%(J),±10%(K)
Spänningssäker	1,75U _R (5s)
Förlustfaktor	≤10×10-⁴ (1kHz, 20℃) ≤20×10-⁴ (10kHz, 20℃)
Isolationsmotstånd	≥25000MΩ(20℃,100V,1min)
Maximal pulsstegringstid (dV/dt) Om arbetsspänningen (U) är lägre än märkspänningen (U _R ), kan kondensatorn vara arbetade vid en högre dV/dt.I det här fallet är högsta tillåtna dV/dt erhålls genom att multiplicera rätt värde med U _R /U.
	U _R (V)	dV/dt(V/μs)
		P=15,0
	630/800	11000
	1000/125	28000
	1600	32000
	2000	35000
	2500	40000

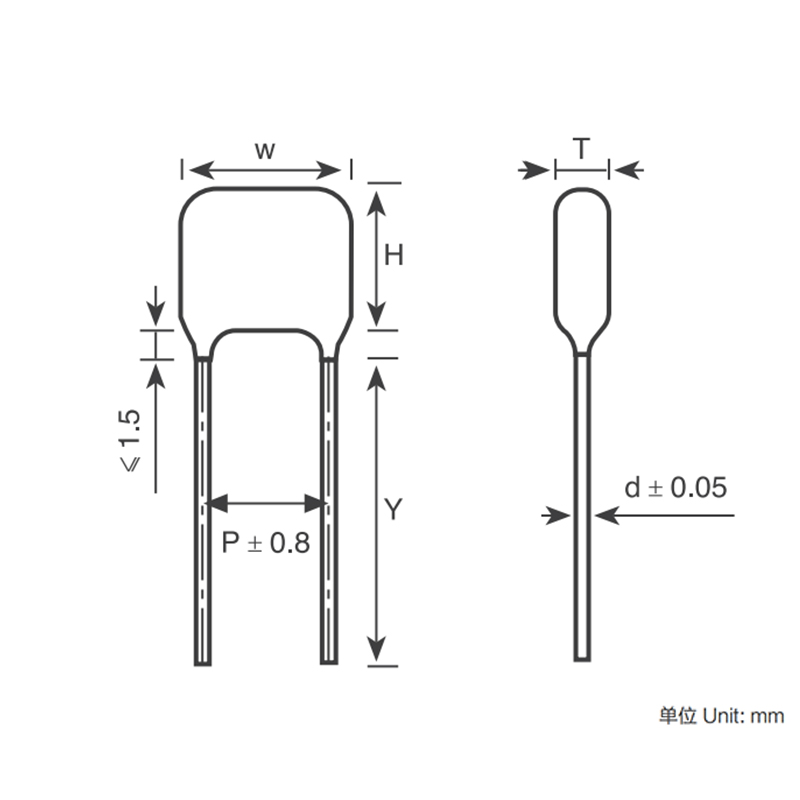

Mått (mm)

	CN (uF)	W	H	T	P	d
	CN (uF)	W	H	T	P	d
630/800Vdc (40Vac)	0.001	18	10.1	5.7	15	0.8
	0.0012	18	10.5	6	15	0.8
	0.0015	18	11	6.5	15	0.8
	0.0016	18	11.6	6.4	15	0.8
	0.0018	18	11.9	6.7	15	0.8
	0.002	18	12.2	7	15	0.8
	0.0022	18	12.5	7.3	15	0.8
	0.0024	18	12.7	7.5	15	0.8
	0.0027	18	13.1	7.9	15	0.8
	0.003	18	13.5	8.3	15	0.8
	0.0033	18	13.8	8.6	15	0.8
	0.0036	18	11.7	6.5	15	0.8
	0.0039	18	12	6.7	15	0.8
	0.0043	18	12.2	7	15	0.8
	0.0047	18	12.5	7.3	15	0.8
	0.0049	18	11.9	6.7	15	0.8
	0.0051	18	12	6.8	15	0.8
	0.0053	18	12.1	6.9	15	0.8
	0.0056	18	11.5	6.2	15	0.8
	0.006	18	11.6	6.4	15	0.8
	0.0062	18	11.7	6.5	15	0.8
	0.0065	18	11.8	66	15	0.8
	0.0068	18	12	6.8	15	0.8
	0.0072	18	12.1	6.9	15	0.8
	0.0075	18	12.2	7	15	0.8
	0.0078	18	12.4	7.1	15	0.8
	0.0082	18	12.5	7.3	15	0.8
	0.0084	18	12.6	7.4	15	0.8
	0.0091	18	12.8	7.6	15	8
	0.01	18	13.2	8	15	0.8
	0.012	18	11.4	6.2	15	0.8
	0.015	18	12	6.8	15	0.8
	0.018	18	12.6	7.4	15	0.8
	0.022	18	13.8	8.1	15	0.8
	0.024	18	14.1	8.4	15	0.8
	0.027	18	14.6	8.9	15	0.8
	0.033	18	16.4	9.1	15	0.8
	0.036	18	16.8	9.5	15	0.8
1000/1250 Vdc (450 Vac)	0.001	18	10.1	5.7	15	0.8
	0.0012	18	10.5	6	15	0.8
	0.0015	18	11	6.5	15	0.8
	0.0016	18	11.6	6.4	15	0.8
	0.0018	18	11.9	6.7	15	0.8
	0.002	18	12.2	7	15	0.8
	0.0022	18	12.5	7.3	15	0.8
	0.0024	18	12.7	7.5	15	0.8
	0.0027	18	13.6	7.9	15	0.8
	0.003	18	14	8.3	15	0.8
	0.0033	18	14.3	8.6	15	0.8
	0.0036	18	11.7	6.5	15	0.8
	0.0039	18	12	6.7	15	0.8
	0.0043	18	12.2	7	15	0.8
	0.0047	18	12.5	7.3	15	0.8
	0.0049	18	12.6	7.4	15	0.8
	0.0051	18	12.8	7.5	15	0.8
	0.0053	18	12.9	7.7	15	0.8
	0.0056	18	12.1	6.9	15	0.8
	0.006	18	12.3	7.1	15	0.8
	0.0062	18	12.4	7.2	15	0.8
	0.0065	18	12.6	7.4	15	0.8
	0.0068	18	12.7	7.5	15	0.8
	0.0072	18	12.9	7.7	15	0.8
	0.0075	18	13.5	7.8	15	0.8
	0.0078	18	13.7	8	15	0.8
	0.0082	18	13.9	8.1	15	0.8
	0.0084	18	13.9	8.2	15	0.8
	0.0091	18	14.2	9	15	0.8
	0.01	18	14.6	9.4	15	0.8
	0.012	18	15.4	10.2	15	0.8
	0.015	18	14.9	9.7	15	0.8
	0.018	18	15.7	10.5	15	0.8
	0.022	18	16.7	11.5	15	0.8
1600 VDC (450 Vac)	0.001	18	10.4	6	15	0.8
	0.0012	18	10.8	6.4	15	0.8
	0.0015	18	11.3	6.9	15	0.8
	0.0016	18	12	6.8	15	0.8
	0.0018	18	12.3	7.1	15	0.8
	0.002	18	12.7	7.4	15	0.8
	0.0022	18	12.9	7.7	15	0.8
	0.0024	18	13.7	8	15	0.8
	0.0027	18	11.4	6.2	15	0.8
	0.003	18	11.7	6.5	15	0.8
	0.0033	18	11.9	6.7	15	0.8
	0.0036	18	11.4	6.2	15	0.8
	0.0039	18	11.6	6.4	15	0.8
	0.0043	18	11.8	6.6	15	0.8
	0.0047	18	12.1	6.9	15	0.8
	0.0049	18	12.2	7	15	0.8
	0.0051	18	12.3	7.1	15	0.8
	0.0053	18	12.4	7.2	15	0.8
	0.0056	18	12.6	7.4	15	0.8
	0.006	18	12.8	7.6	15	0.8
	0.0062	18	12.9	7.7	15	0.8
	0.0065	18	13.6	7.9	15	0.8
	0.0068	18	13.7	8	15	0.8
	0.0072	18	13.9	8.2	15	0.8
	0.0075	18	14.1	8.4	15	0.8
	0.0078	18	14.2	9	15	0.8
	0.0082	18	14.4	9.2	15	0.8
	0.0084	18	14.5	9.3	15	0.8
	0.0091	18	14.9	9.6	15	0.8
	0.01	18	15.3	10	15	0.8
	0.012	18	16.1	10.9	15	0.8
2000VDC (500Vac)	0.001	18	10.4	6	15	0.8
	0.0012	18	10.8	6.4	15	0.8
	0.0015	18	11.3	6.9	15	0.8
	0.0016	18	12	6.8	15	0.8
	0.0018	18	12.3	7.1	15	0.8
	0.002	18	12.7	7.4	15	0.8
	0.0022	18	12.9	7.7	15	0.8
	0.0024	18	11.8	6.6	15	0.8
	0.0027	18	12.1	6.9	15	0.8
	0.003	18	12.4	7.2	15	0.8
	0.0033	18	12.7	7.5	15	0.8
	0.0036	18	12.2	7	15	0.8
	0.0039	18	12.4	7.2	15	0.8
	0.0043	18	12.7	7.5	15	0.8
	0.0047	18	13.5	7.8	15	0.8
	0.0049	18	13.7	8	15	0.8
	0.0051	18	13.8	8.1	15	0.8
	0.0053	18	13.9	8.2	15	0.8
	0.0056	18	14.2	8.4	15	0.8
	0.006	18	14.4	9.2	15	0.8
	0.0062	18	14.5	9.3	15	0.8
	0.0065	18	14.7	9.5	15	0.8
	0.0068	18	14.9	9.7	15	0.8
	0.0072	18	15.2	9.9	15	0.8
	0.0075	18	15.3	10.1	15	0.8
	0.0078	18	15.5	10.3	15	0.8
	0.0082	18	15.7	10.5	15	0.8
	0.0084	18	15.8	10.6	15	0.8
	0.0091	18	16.2	11	15	0.8
	0.01	18	16.7	11.5	15	0.8
2500Vdc(500Vac)	0.001	18	10.4	6	15	0.8
	0.0012	18	10.8	6.4	15	0.8
	0.0015	18	11.3	6.9	15	0.8
	0.0016	18	12	6.8	15	0.8
	0.0018	18	12.3	7.1	15	0.8
	0.002	18	12.7	7.4	15	0.8
	0.0022	18	12.9	7.7	15	0.8
	0.0024	18	11.8	6.6	15	0.8
	0.0027	18	12.1	6.9	15	0.8
	0.003	18	12.4	7.2	15	0.8
	0.0033	18	12.7	7.5	15	0.8
	0.0036	18	13.5	7.8	15	0.8
	0.0039	18	13.8	8.1	15	0.8
	0.0043	18	14.1	8.4	15	0.8
	0.0047	18	14.5	9.3	15	0.8
	0.004	18	14.6	9.4	15	0.8
	0.0051	18	14.8	9.6	15	0.8
	0.0053	18	15	9.7	15	0.8
	0.0056	18	15.2	10	15	0.8
	0.006	18	15.5	10.3	15	0.8
	0.0062	18	15.6	10.4	15	0.8
	0.0065	18	15.9	10.6	15	0.8
	0.0068	18	16.1	10.9	15	0.8
	0.0072	18	16.3	11.1	15	0.8
	0.0075	18	16.5	11.3	15	0.8
	0.0078	18	16.7	11.5	15	0.8
