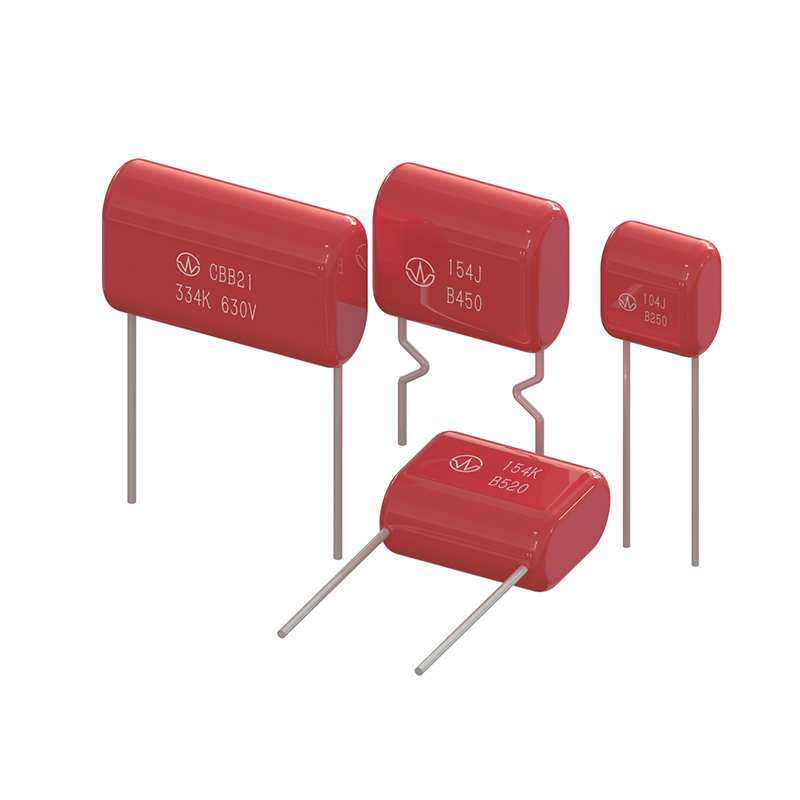

CBB21(22)-serien Metalliserad polypropenfilmkondensator

Drag:

Metalliserad polypropenfilm

Den låga förlusten vid hög frekvens

Liten inneboende temperaturhöjning

Flamskyddande epoxihartspulverbeläggning (UL94/V-0)

Specifikation

Referensstandard	GB/T 10190(IEC 60384-16)
Klimatkategori	40/105/21
Nominell temperatur	85 ℃
Drifttemperaturområde	-40℃~105℃
Märkspänning	100V,250V,400V,630V,1000V,1250V
Kapacitansintervall	0,0010μF~3,3μF
Kapacitans Tolerans	±5%(J),±10%(K),±20%(M)
Spänningssäker	1,6U _R (5s)
Förlustfaktor	≤10×10 ^-4 (1kHz, 20℃)
Isolationsmotstånd	R≥25000MQ,C _N ≤0,33 μF (20℃,100V,1min) RC _N ≥7500s,C _N >0,33μF
Maximal pulsstigtid (dV/ct): om arbetsspänningen (U) är lägre än märkspänningen (U _R ), kan kondensatorn arbetas vid en högre dVlit. I detta fall erhålls den maximalt tillåtna dVet genom att multiplicera nattvärdet med U _R /U
	U _R (V)	dV/dt(V/μs)
	U _R (V)	P=7,5	P=10,0	P=15,0	P=22,5
	100/250	660	560	310	130
	400	900	780	600	300
	630	1500	1200	900	400
	1000/1250	2500	2200	一	一

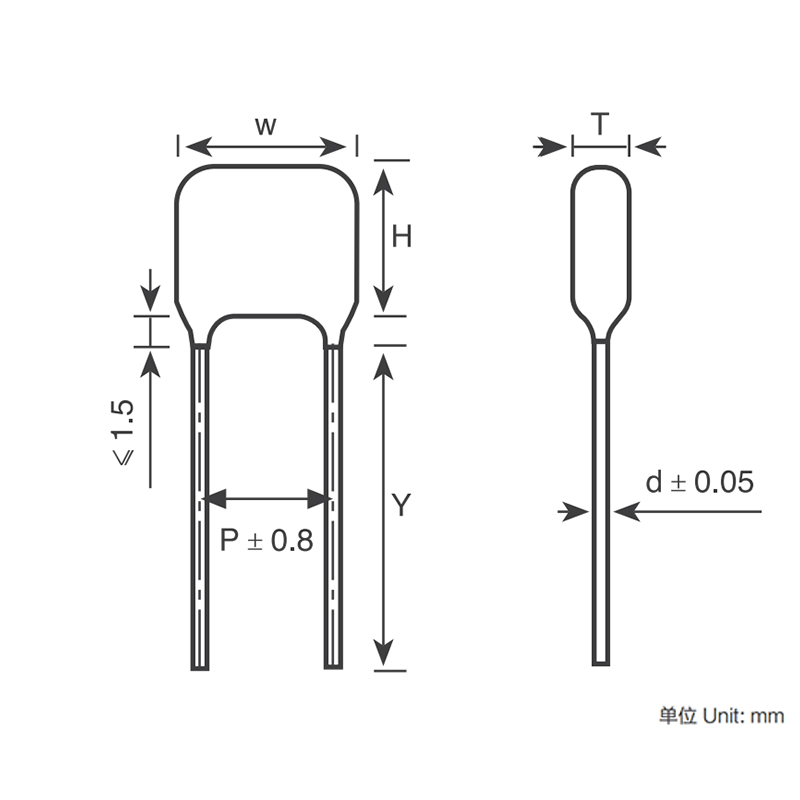

Mått (mm)

	CN (uF)	W	H	T	P	d
	CN (uF)	W	H	T	P	d
100Vdc(63Vac)/250Vdc(160Vac)	0.01	9.8	7.7	4	7.5	0.6
	0.012	9.8	7.9	4.3	7.5	0.6
	0.015	9.8	7.8	4.2	7.5	0.6
	0.018	9.8	8.1	4.4	7.5	0.6
	0.02	9.8	8.2	4.6	7.5	0.6
	0.022	9.8	8.4	4.8	7.5	0.6
	0.027	9.8	7.6	4	7.5	0.6
	0.033	9.8	7.9	4.2	7.5	0.6
	0.039	9.8	8.1	4.5	7.5	0.6
	0.047	9.8	8.5	4.8	7.5	0.6
	0.056	12.5	8.1	4.5	10	0.6
	0.068	12.5	8.5	4.8	10	0.6
	0.082	12.5	8.8	5.2	10	0.6
	0.1	12.5	8.3	4.7	10	0.6
	0.12	12.5	8.6	5	10	0.6
	0.15	12.5	8.9	5.2	10	0.6
	0.18	12.5	9.3	5.6	10	0.6
	0.22	12.5	9.8	6.1	10	0.6
	0.27	17.5	10.5	5.3	15	0.6
	0.33	17.5	11	5.8	15	0.6
	0.39	17.5	11.4	6.2	15	0.6
	0.47	17.5	12	6.6	15	0.6
	0.56	17.5	12.4	7.2	15	0.6
	0.68	17.5	13.5	7.8	15	0.8
	0.82	17.5	14.2	8.5	15	0.8
	1	17.5	15	9.3	15	0.8
	1.2	25.2	14.8	7.5	22.5	0.8
	1.5	25.2	15.6	8.3	22.5	0.8
	1.8	25.2	16.4	9.1	22.5	0.8
	2	25.2	16.9	10.1	22.5	0.8
	2.2	25.2	18.3	9.9	22.5	0.8
	2.7	25.2	19.3	10.9	22.5	0.8
	3	25.2	19.9	11.6	22.5	0.8
	3.3	25.2	20.5	12.1	22.5	0.8
400VDC (200Vac)	0.01	9.8	7.8	4.1	7.5	0.6
	0.012	9.8	8.8	4.4	7.5	0.6
	0.015	9.8	8.4	4.7	7.5	0.6
	0.018	9.8	8.7	5	7.5	0.6
	0.02	9.8	8.9	5.3	7.5	0.6
	0.022	9.8	9.1	5.5	7.5	0.6
	0.033	9.8	9.5	6	7.5	0.6
	0.027	12.5	8.1	4.5	10	0.6
	0.033	12.5	8.5	4.8	10	0.6
	0.039	12.5	8.7	5	10	0.6
	0.047	12.5	9	5.5	10	0.6
	0.056	12.5	9.4	5.8	10	0.6
	0.068	12.5	9.1	5.4	10	0.6
	0.082	12.5	9.5	5.9	10	0.6
	0.1	12.5	10	6.4	10	0.6
	0.1	17.5	8.3	4.5	15	0.6
	0.15	17.5	11.2	6	15	0.6
	0.18	17.5	11.6	6.4	15	0.6
	0.22	17.5	12.2	7	15	0.6
	0.27	17.5	12.9	7.6	15	0.8
	0.33	17.5	14.1	8.4	15	0.8
	0.39	17.5	14.7	9	15	0.8
	0.47	17.5	15.5	9.8	15	0.8
	0.68	17.5	17.5	10.5	15	0.8
	0.56	25.2	15.2	7.9	22.5	0.8
	0.68	25.2	15.9	9.1	22.5	0.8
	0.82	25.2	16.7	10	22.5	0.8
	1	25.2	17.7	10.9	22.5	0.8
630VDC (220Vac)	0.001	4.3	7.9	10	7.5	0.6
	0.0012	4.5	8.2	10	7.5	0.6
	0.0015	4.4	8.1	10	7.5	0.6
	0.0018	4.2	7.8	10	7.5	0.6
	0.002	4.3	8	10	7.5	0.6
	0.0022	4.5	8.1	10	7.5	0.6
	0.0027	4.5	8.1	10	7.5	0.6
	0.0033	4.8	8.5	10	7.5	0.6
	0.0039	4.5	8.2	10	7.5	0.6
	0.0047	4.9	8.5	10	7.5	0.6
	0.0056	5.2	8.8	10	7.5	0.6
	0.0068	4.4	8	12.5	10	0.6
	0.0082	4.7	8.3	12.5	10	0.6
	0.01	4.1	7.8	12.5	10	0.6
	0.012	4.4	8	12.5	10	0.6
	0.015	4.7	8.3	12.5	10	0.6
	0.018	4.9	8.6	12.5	10	0.6
	0.02	5.1	8.8	12.5	10	0.6
	0.022	5.3	8.9	12.5	10	0.6
	0.027	5.7	9.4	12.5	10	0.6
	0.033	6.2	9.9	12.5	10	0.6
	0.039	8.7	10.3	12.5	10	0.6
	0.047	5.6	10.8	17.5	15	0.6
	0.056	6	11.2	17.5	15	0.6
	0.068	6.5	11.7	17.5	15	0.6
	0.082	7	12.2	17.5	15	0.6
	0.1	7.6	12.8	17.5	15	0.8
	0.12	8.2	13.9	17.5	15	0.8
	0.15	9	14.7	17.5	15	0.8
	0.18	9.8	15.5	17.5	15	0.8
	0.2	10.3	16	17.5	15	0.8
	0.22	10.3	16	17.5	15	0.8
	0.33	10.5	16	17.5	15	0.8
	0.47	10.5	16.2	17.5	15	0.8
	0.68	10.5	16.5	17.5	15	0.8
	0.82	11	16.8	17.5	15	0.8
	0.22	7.9	15.2	25.2	22.5	0.8
	0.27	9.2	15.9	25.2	22.5	0.8
	0.33	10	16.8	25.2	22.5	0.8
	0.39	10.8	17.6	25.2	22.5	0.8
	0.47	11.8	18.6	25.2	22.5	0.8
	0.56	12.8	19.6	25.2	22.5	0.8
1000/1250Vdc(400Vac)	0.001	4.3	7.9	10	7.5	0.6
	0.0012	4.5	8.2	10	7.5	0.6
	0.0015	4.4	8.1	10	7.5	0.6
	0.0018	4.2	7.8	10	7.5	0.6
	0.0022	4.5	8.1	10	7.5	0.6
	0.0027	4.2	7.8	10	7.5	0.6
	0.0033	4.5	8.2	10	7.5	0.6
	0.0039	4.8	8.4	10	7.5	0.6
	0.0047	4.7	8.3	10	7.5	0.6
	0.0056	5	8.7	10	7.5	0.6
	0.0068	5.2	8.9	12.5	10	0.6
	0.0082	5.6	9.3	12.5	10	0.6
	0.01	6.3	9.9	12.5	10	0.6
