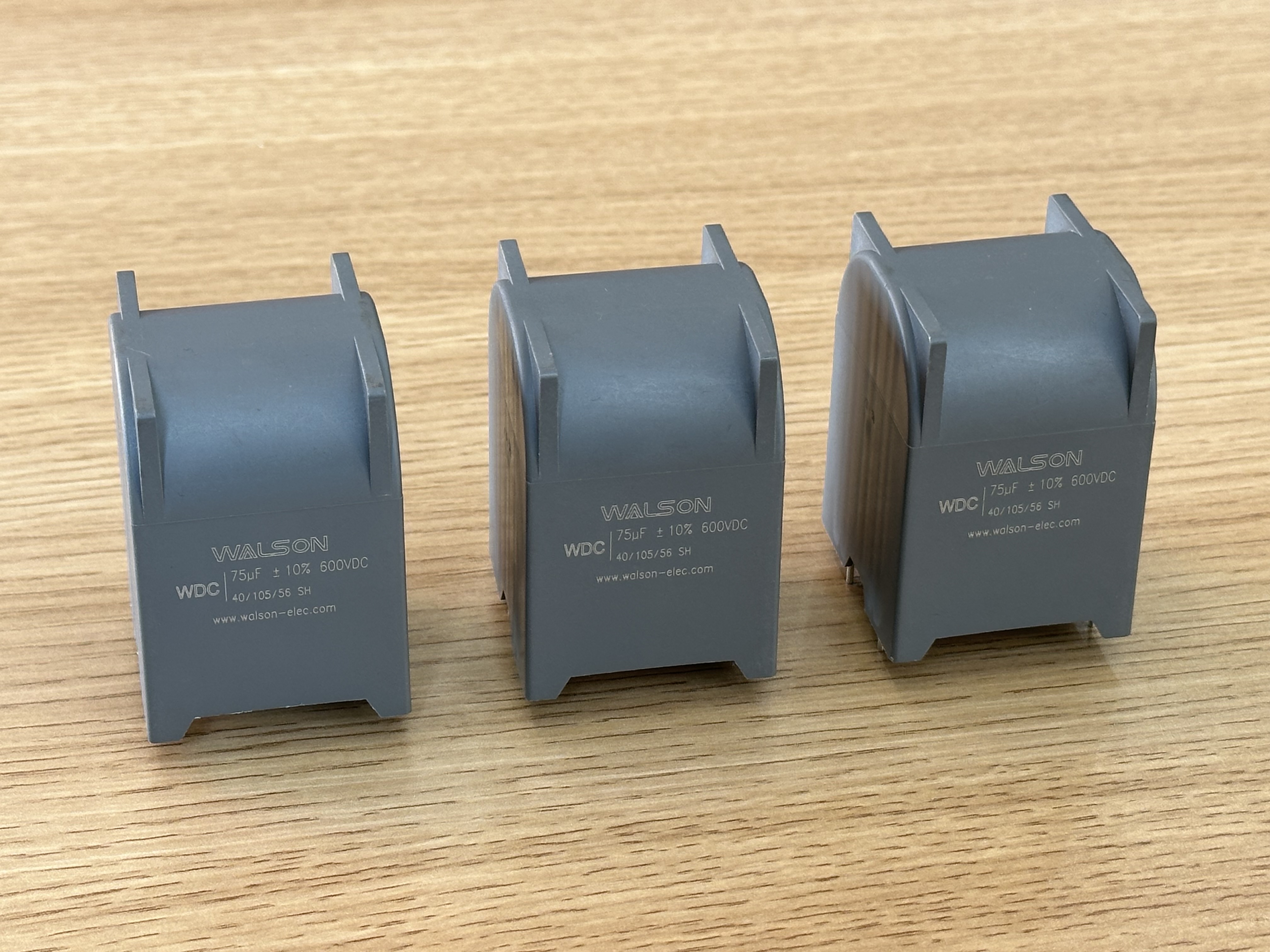

Tolkning av ESR/ESL-parametrar för filmkondensatorer och deras viktiga inverkan på utrustningens funktion

I elektroniska kretsar, filmkondensator s används ofta på grund av deras stabilitet. För att på djupet förstå deras prestocha kan två nyckelparametrar inte ignoreras: Equivalent Series Resistance (ESR) och Equivalent Series Inductance (ESL).

ESR (Equivalent Series Resistance) hänvisar till serieresistansen som uppvisas av kondensatorn under drift. Det är inte ett oberoende fysiskt motstånd utan består av förluster från elektrodresistans, kontaktresistans och dielektrikum. Närvaron av ESR leder till två huvudproblem: värmealstring and minskad effektivitet . När rippelström flyter genom kondensatorn försvinner ström över ESR (P = I² * ESR). Denna energi omvandlas till värme, vilket höjer kondensatorns inre temperatur. Enligt Arrhenius-teorin halveras ofta kondensatorns livslängd för varje 10°C temperaturhöjning. Därför är låg ESR avgörande för att säkerställa lång livslängd och hög driftseffektivitet.

ESL (Equivalent Series Inductance) härrör från den parasitiska induktansen som bildas av kondensatorledarna och den interna elektrodstrukturen. I lågfrekventa applikationer är effekten av ESL försumbar. I högfrekventa omkopplingskretsar (såsom byte av strömförsörjning och växelriktare) resonerar emellertid ESL med kondensatorn, vilket skapar induktiv reaktans (XL = 2πfL). Detta gör att kondensatorn förlorar sina ursprungliga filtreringsegenskaper vid höga frekvenser och kan till och med inducera oscillationer eller spänningsspikar i kretsen, vilket stör normal utrustningsdrift.

Viktig påverkan på utrustningens funktion:

För utrustning med hög effekttäthet som nya energifordon och fotovoltaiska växelriktare är strömändringshastigheten (di/dt) extremt hög. Om filmkondensatorns ESR är för hög ökar risken avsevärt för termisk rusning. Om ESL är för högt kan det inte effektivt absorbera överspänningen som genereras under omkopplingstransienter, vilket potentiellt kan skada effekthalvledarenheter (som IGBT). Därför väljer filmkondensatorer med låg ESR och låg ESL är av avgörande betydelse för att förbättra utrustningens energieffektivitet, tillförlitlighet och elektromagnetisk kompatibilitet (EMC).
