Egenskaper och tillämpningar för Snubber-kondensatorer

Vad är en snubberkondensator?

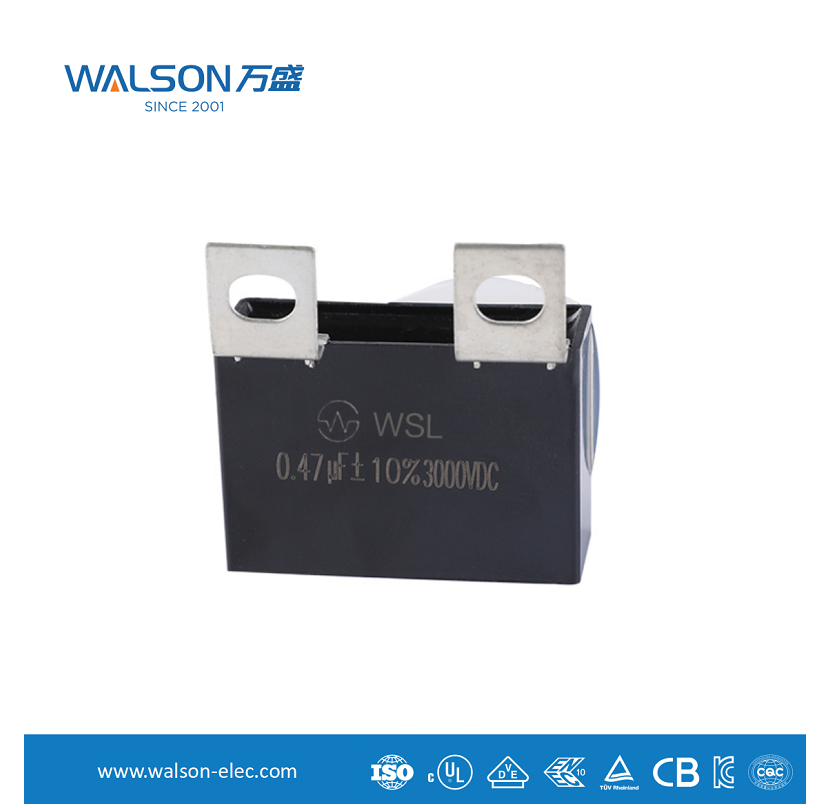

A snubber kondensator , även känd som en buffertkondensator , är en speciell typ av kondensator som används för att undertrycka spänningsspikar i en krets , minska elektromagnetiska störningar och skydda växlingsenheter . Den är vanligtvis ansluten i serie med ett motstånd och sedan parallellt över omkopplingsenheten (som en IGBT, MOSFET eller tyristor) som behöver skydd, eller över en nod som upplever en spänningsöverspänning.
Dess kärnfunktion är inte att tillhandahålla energi, utan att "absorbera" eller "buffra" skadlig, tillfällig överdriven energi.

Nyckelegenskaper

En snubberkondensators egenskaper bestämmer dess prestanda och tillämpliga scenarier. Dess huvuddrag är följande:

1. Motståndsförmåga för hög spänning och hög puls

Den måste kunna motstå momentana högspänningsspikar som är mycket högre än kretsens normala driftspänning.
Dess design och material gör att den tål upprepade högintensiva strömpulser utan att skadas.

2. Låg ekvivalent serieinduktans

Detta är en av de kritiska parametrarna för en snubberkondensator. Spänningsspikar ändras extremt snabbt, och om kondensatorns parasitiska induktans är för stor, kommer det att hindra den snabba förändringen i strömmen och därmed misslyckas med att absorbera spiken i tid.

För att minska ESL använder snubberkondensatorer vanligtvis speciella strukturer, såsom:

Laminerade tunnfilmsstrukturer, såsom polypropenfilmkondensatorer, är de vanligast använda snubberkondensatorerna.

Platt paket: Minskar strömslingans yta, vilket minskar induktansen.

Flerstiftsdesign: Ger parallella interna anslutningar, vilket ytterligare minskar ESL och motsvarande serieresistans.

3. Lågt ekvivalent seriemotstånd

Låg ESR innebär att kondensatorn genererar mindre värme när den absorberar energi, vilket resulterar i hög effektivitet och lång livslängd.
I högfrekvensomkopplingsapplikationer är temperaturstegring orsakad av ESR en av huvudorsakerna till kondensatorfel.

4. Hög stabilitet och lång livslängd

snubberkondensatorer fungerar i tuffa elektriska miljöer och kräver temperaturstabilitet, frekvensegenskaper och lång livslängd. Polypropenfilmkondensatorer utmärker sig i dessa aspekter.

5. Snabb respons

Den kan reagera snabbt på spänningsförändringar på nanosekundnivå och ladda och ladda ur i rätt tid.

Kärnfunktion och arbetsprincip

Enkelt uttryckt använder en snubberkondensator den grundläggande egenskapen att spänningen över en kondensator inte kan ändras abrupt.
När en spänningstopp inträffar: kondensatorn tillhandahåller en lågimpedansbana, som omedelbart absorberar (laddar) överskottsladdningen som genereras av spiken, och "plattar ut" spänningstoppen.

Efter att spänningstoppen passerat: kondensatorn släpper (urladdar) långsamt den lagrade energin genom motståndet som är anslutet i serie med det, och avleder den absorberade energin som värme i motståndet.

Funktionen av seriemotstånd:

Begränsa kondensatorns urladdningsström för att förhindra att överdriven startström bildas på omkopplingsenheten när den slås på.
Dämpning kan uppnås med en LC-resonanskrets som består av kondensatorer och kretsens parasitinduktans för att förhindra oscillation.
Huvudsakliga användningsområden
Snubberkondensatorer används i stor utsträckning i alla kraftelektronikkretsar med snabb omkoppling och induktiv belastning.

1. Byte av strömförsörjning
Används för att absorbera spänningsspikar på kraftomkopplingstransistorer, skydda MOSFET:er eller IGBT:er, minska kopplingsbrus och förbättra elektromagnetisk kompatibilitet.

2. Motordrivningar och frekvensomvandlare
I en växelriktarbrygga kopplas spänningsöverskridandet parallellt med kraftenheter som IGBT:er för att undertrycka spänningsöverskridande under omkoppling, vilket främst orsakas av induktiva belastningar som motorer och parasitisk induktans i ledningarna. Detta är avgörande för att skydda dyra kraftmoduler.

3. Effektfaktorkorrigeringskrets
I PFC-förstärkningskretsar hjälper buffertkretsar till att jämna ut spänningen vid omkopplingsnoder, vilket förbättrar effektiviteten och tillförlitligheten.

4. Växelriktare/omvandlare
I utrustning som solomriktare och UPS används den för att skydda huvudströmbrytarenheterna och säkerställa stabil systemdrift.

5. Induktionsvärme
Dessa applikationer involverar hög omkopplingsfrekvens, hög effekt och extremt hög spänning och strömbelastning, vilket gör snubberkondensatorer till en väsentlig skyddskomponent.

6. Halvledarlaserdrivkrets
Används för att undertrycka toppar och ringsignaler från drivströmpulsen, vilket säkerställer stabiliteten och livslängden för laserutgången.

7. Bilelektronik
I elfordon/hybridfordonsmotorstyrenheter och DC-DC-omvandlare är arbetsmiljön hård och tillförlitlighetskraven extremt höga, så högpresterande snubberkondensatorer används i stor utsträckning.

8. Induktionsspis
Att absorbera den omvända toppspänningen på effekttransistorn är en typisk applikation med låg kostnad och hög tillförlitlighet.
