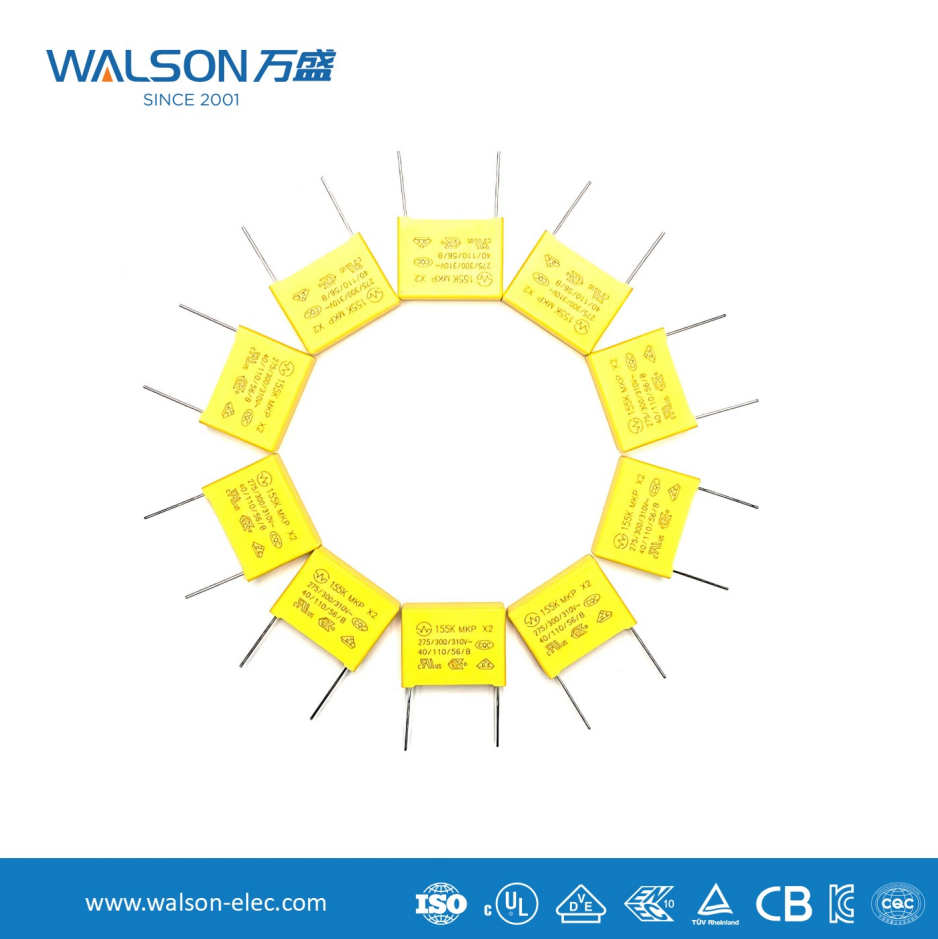

Egenskaper och tillämpningar av säkerhetskondensatorer

I. Kärnegenskaper (väsentliga skillnader från vanliga kondensatorer)

Säkerhetens egenskaper kondensator s kretsar kring ordet "säkerhet":

1. Säkerhet i felläge

Nyckelegenskap: Detta är den avgöroche egenskapen hos säkerhetskondensatorer. När en kondensator går sönder på grund av överspänning, överhettning eller andra orsaker är den utformad för att fungera i ett öppet kretsläge , snarare än ett kortslutningsläge .

Varför är detta viktigt?
Om en kondensator som är ansluten mellan spänningsförande och neutrala ledningar (X-kondensator) eller mellan strömförande/neutral ledning och jord (Y-kondensator) går sönder på grund av en kortslutning, kan det orsaka elektriska stötar, brand eller skada på utrustningen. Ett fel i öppen krets leder dock bara till att dess filtreringsfunktion försvinner och kommer inte att orsaka en säkerhetsrisk.

2. Använder metalliserad tunnfilmsdielektrik

Polypropen (MKP) eller polyesterfilm används vanligtvis. Detta medium har självläkande egenskaper : när filmen bryts ned delvis, orsakar värmen som genereras vid genombrottspunkten att den omgivande metallplätering avdunstar, vilket isolerar felpunkten, vilket gör att kondensatorn delvis återställer sin funktion och förblir i ett öppet kretstillstånd istället för att kortslutas permanent.

3. Hög standard för tryckmotstånd och slagtålighet

• Hög märkspänning: Typiskt tillgänglig i 250VAC, 275VAC, 310VAC, 440VAC, etc.
• Högt överspänningsmotstånd: Den kan motstå momentana högspänningspulser (som blixtnedslag och växlingsstötar) som vida överstiger driftsspänningen. Till exempel kan en X1-kondensator behöva stå emot en 4kV pulsspänning.
• Högt isoleringsmotstånd: Säkerställer minimal läckström, vilket är särskilt avgörande för Y-kondensatorer.

4. Obligatorisk säkerhetscertifiering

Säkerhetskondensatorer måste erhålla säkerhetscertifiering från det land eller den region där de används, till exempel:

• Kina: CQC (säkerhetskomponenten i CCC-certifiering)
• Nordamerika: UL (USA), cUL (Kanada)
• Europa: VDE (Tyskland), ENEC (europeisk standard)

Certifieringsmärket är tryckt direkt på kondensatorkroppen, vilket är den intuitiva identifieringsgrunden vid köp.

II. Klassificering och tillämpning

Säkerhetskondensatorer klassificeras främst i X kondensatorer and Y-kondensatorer baserat på deras anslutningsplats och skyddsnivå .

III. Riktlinjer för val och användning

1. Bestäm typen baserat på applikationsplatsen

• Använd en X-kondensator mellan L och N; använd en Y-kondensator mellan L/PG eller N/PG. Byt aldrig ut dem eller ersätt dem med vanliga kondensatorer.

2. Välj säkerhetsnivå enligt säkerhetsstandarder

• För utrustning med strikta krav på jordläckström (såsom medicinsk utrustning och handhållen utrustning), Y1 ska väljas .
• Y2 rekommenderas för allmänna hushållsapparater och IT-utrustning.
• För miljöer med hög inspänning och kraftiga blixtnedslag (som utomhusutrustning), överväg X1 ; för allmänt inomhusbruk, användning X2 .

3. Fokusera på nyckelparametrar

• Märkspänning: Måste vara högre än kretsens AC-driftspänning.
• Kapacitans: Vanliga värden för X-kondensatorer är 0,1μF, 0,22μF, 0,47μF, etc.; Y-kondensatorer har mindre kapacitans (vanligtvis ≤ några nF) för att styra läckström.
• Säkerhetscertifiering: Bekräfta om de obligatoriska certifieringsmärkena finns på målmarknaden.

4. Var uppmärksam på användningsriktlinjerna

• X kondensatorer: Eftersom den lagrade laddningen efter strömavbrott kan orsaka elektriska stötar, X kondensatorer with a capacitance greater than 0.1μF must be connected in parallel with a discharge resistor (vanligtvis inom megaohmområdet) för att säkerställa att spänningen reduceras till ett säkert värde inom en specificerad tid (t.ex. inom 1 sekund).
• Y kondensatorer : Vid kabeldragning bör ledningarna vara så korta som möjligt och placeras nära filtrets jordterminal för att förbättra den högfrekventa filtreringseffekten. Flera Y-kondensatorer bör jordas vid samma punkt ("ren jord").

Sammanfattning

Säkerhetskondensatorer är väktare av säkerhet och EMC-efterlevnad i strömförsörjningsdesign. Deras kärna är att prioritera användarsäkerhet både vid fel och under drift (filtrering). Korrekt val och användning av X- och Y-kondensatorer är oumbärligt för att alla elektroniska enheter som är anslutna till elnätet ska klara säkerhetscertifieringar (som CCC, UL, CE) och elektromagnetiska kompatibilitetstester. De måste behandlas som säkerhetsanordningar, inte vanliga filterkomponenter, under designprocessen.
