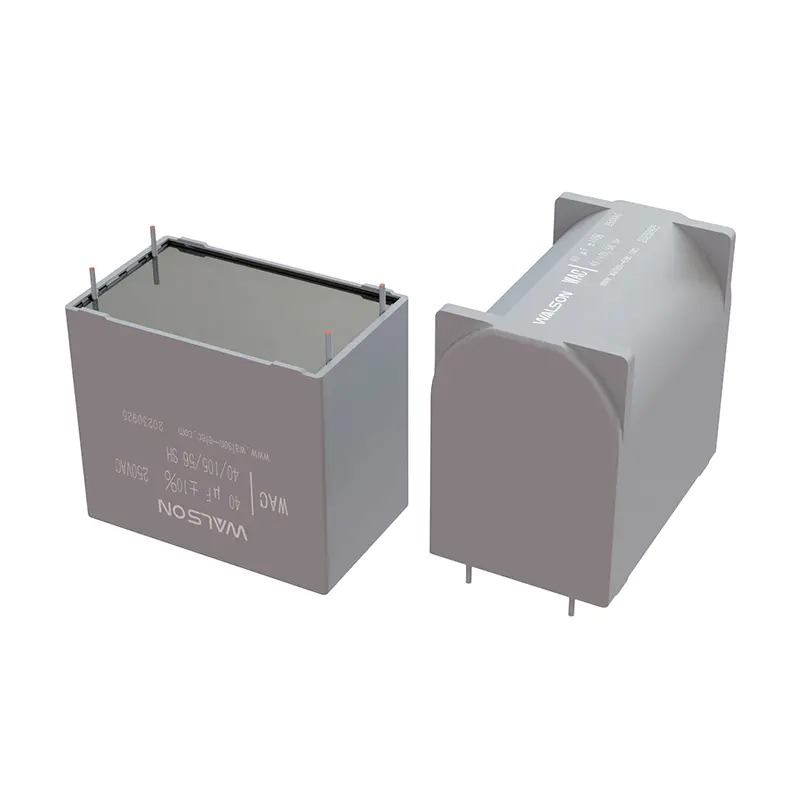

Applicering av AC -filterkondensatorer för PCB i inverterare

Fördelar med metalliserad polypropylenfilm dielektrik

Hög dielektrisk konstant, kraftfull energilagring

Metalliserad polypropenfilm har en hög dielektrisk konstant, som gör det möjligt för kondensatorer att lagra mer laddning på ett begränsat utrymme. I inverteringsfilterkretsen hjälper tillräckligt med laddningslagring för att mer effektivt hantera nuvarande fluktuationer, snabbt absorberar och släpper ut laddningar, stabiliserar spänningsutgången och säkerställer smidig drift av växelriktaren. Till exempel, i applikationsscenariot där motorn ofta startas och stoppas, kan den höga dielektriska konstant metalliserade polypropylenfilm AC -filterkondensatorn snabbt svara på aktuella förändringar, undvika plötslig stigning och spänningsfall och skydda motorn och andra kretskomponenter.

Låg dielektrisk förlust, energibesparing och hög effektivitet

Dess dielektriska förlust är extremt låg, vilket innebär mindre energiförlust under laddning och urladdning. När inverteraren körs kontinuerligt under lång tid kan den låga förlustkarakteristiken minska värmeproduktionen av själva kondensatorn, förbättra effektiviteten i elektrisk energiutnyttjande och minska onödigt energiavfall. Med tanke på många växelriktare som kör samtidigt i en stor industriell produktionslinje som ett exempel kan storskalig användning av AC-filterkondensatorer med låg dielektrisk förlust avsevärt minska energiförbrukningen på lång sikt, vilket sparar företag betydande elutgifter.
Hög isoleringsmotstånd, stabilt och pålitligt
De höga isoleringsresistensegenskaperna för metalliserad polypropylenfilm förhindrar effektivt läckström från att genereras och säkerställer stabila prestanda hos kondensatorer. I den komplexa elektromagnetiska miljön hos växelriktaren kan hög isoleringsmotstånd förhindra att yttre störningar påverkar kondensatorns drift, säkerställer en konsekvent filtreringseffekt och förbättrar inverterarsystemets tillförlitlighet. I en industriell miljö med stark elektromagnetisk störning kan till exempel AC -filterkondensatorer baserat på metalliserad polypropenfilm fungera stabilt och ge tillförlitligt filtreringsskydd för växelriktaren. ​
Bra självhelande egenskaper, förlängd liv
Mediet har en unik självhelande förmåga. När en lokal nedbrytning inträffar i kondensatorn kommer den metalliserade filmen runt nedbrytningspunkten att avdunsta direkt, isolera felpunkten och återställa kondensatorn till normal drift. Denna funktion förlänger kraftigt livslängden för kondensatorn i växelriktaren och minskar utrustningens driftstopp och underhållstid och kostnad som orsakas av kondensatorfel. Till exempel, i kemisk produktionsutrustning som fungerar oavbrutet, kan AC-filterkondensatorens självhelande egenskaper säkerställa den långsiktiga stabila driften av växelriktaren och säkerställa produktionskontinuiteten.
Arbetsmekanism i växelriktaren
Bygg LC -filterkretsen för att exakt filtrera bort harmonik
I inverterkretsen är LC -filterkretsen bestående av AC -filterkondensatorer och reaktorer kärnstrukturen för att filtrera bort harmonier. I princip utgör kondensatorer och reaktorer olika impedansegenskaper för strömmar med olika frekvenser. De två är som tyst partners och använder dessa egenskaper för att bygga en exakt "harmonisk barriär". ​
Kondensatorer har egenskaperna för "passerar höga frekvenser och blockerar låga frekvenser". När en ström som innehåller ett stort antal harmonier passerar, kan högfrekventa harmoniska strömmar passera genom kondensatorn relativt enkelt. Reaktorn är tvärtom. Den "passerar låga frekvenser och blockerar höga frekvenser". Den ger hög impedans för högfrekventa harmoniska strömmar och hindrar deras passage. När de två är anslutna i serie eller parallellt för att bilda en LC -filterkrets, kan harmonik i ett specifikt frekvensområde filtreras exakt. ​
I den faktiska driften är de harmoniska komponenterna som genereras av inverteraren komplexa, som täcker högordning harmonier för flera frekvenser. LC -filterkretsen kan vägleda den harmoniska strömmen för en specifik frekvens till filtergrenen enligt designkraven. För högordning harmonik av en viss frekvens, justerar LC-filterkretsen parametrarna för kondensatorn och reaktorn för att göra den utgåva extremt låg impedans för harmoniken i denna frekvens, så att den harmoniska strömmen kommer att attraheras av filtergrenen istället för att komma in i kraftnätet eller avbryta motorn och därmed förbättra den effektiva vågen av att invertera den inverterande av den inverkan av harmätet på den systemet. ​
Dessutom måste utformningen av LC -filterkretsen också ta hänsyn till driftsfrekvensområdet, lastegenskaper och harmonisk distribution av inverteraren. I olika applikationsscenarier är frekvensen och amplituden av harmonik olika, så parametrarna för LC -filterkretsen måste beräknas noggrant och felsöka för att säkerställa att den kan spela den bästa filtreringseffekten i hela driftsfrekvensområdet. ​
Slät DC -bussspänning och stabilisera strömförsörjningen
AC -filterkondensator för PCB är ansluten till DC -busssidan av växelriktaren och spelar en oumbärlig roll för att stabilisera DC -spänningen. Arbetsprocessen för inverteraren är en AC-DC-AC-konverteringsprocess. I rektifieringslänken för konvertering AC till DC och den efterföljande inverterare -länken för konvertering av DC till AC kommer DC -busspänningen att påverkas av många faktorer och fluktuerar.
Å ena sidan kan AC -ingångsspänningen i sig vara instabil, såsom spänningsamplitudfluktuationer, frekvensförskjutningar etc. Dessa förändringar återspeglas direkt i DC -busspänningen. Å andra sidan kommer växlingsåtgärden för kraftanordningen inuti inverteraren också att orsaka krusningar i DC -busspänningen. Till exempel, när kraftanordningarna snabbt är på och av, kommer omedelbara strömförändringar att ske på DC -bussen, vilket kommer att orsaka spänningsfluktuationer. ​
För närvarande är AC -filterkondensatorn som en "stabilisator", med sina egna laddnings- och urladdningsegenskaper för att jämna ut dessa spänningsfluktuationer. När DC -busspänningen når en topp absorberar kondensatorn snabbt överskottsladdning och lagrar den elektriska energin i form av elektrisk fältenergi; När spänningen når en dal kommer kondensatorn att frigöra den lagrade laddningen i tid för att komplettera spänningen, så att DC -busspänningen förblir på en relativt stabil nivå. ​
Stabil DC -busspänning är avgörande för den normala driften av växelriktaren. Det ger en stabil strömförsörjningsfundament för den efterföljande inverterlänken, vilket säkerställer att inverterkretsen kan mata ut en stabil nätspänning och därmed driva motorn att löpa smidigt. Om DC -busspänningen är instabil kommer växelströmsutgången från inverteraren också att variera, vilket resulterar i instabilt motormoment, vibrationer, uppvärmning och andra problem och kan till och med skada motor- och andra kretskomponenter. Därför är AC -filterkondensatorernas roll för att jämna ut DC -busspänningen en nyckellänk för att säkerställa tillförlitlig drift av växelriktaren. ​
Specifika applikationsscenarier
Industrimotorns system
I olika motordrivningsutrustning i fabriken används växelriktaren för att justera motorhastigheten för att tillgodose olika produktionsbehov. AC -filterkondensatorer kan effektivt filtrera bort harmonik, minska motoruppvärmningen och vibrationer, förbättra motorisk driftseffektivitet och stabilitet och förlänga motorens livslängd. Till exempel, i vävstolarna i textilfabriker och maskinverktyg i maskinfabriker, säkerställer AC -filterkondensatorer en smidig drift av motorn och förbättrar produktkvaliteten och produktionseffektiviteten. ​
Fan- och vattenpumpstyrningssystem
Fläktar och vattenpumpar är vanlig energikrävande utrustning inom industriområdet. Energibesparing kan uppnås genom att justera sin hastighet genom växelriktare. AC -filterkondensatorer kan undertrycka harmonik och förhindra harmonier från att skada fläkt- och vattenpumpmotorer, samtidigt som du förbättrar effektfaktorn och minskar rutnätförlusterna. I ventilationssystemen för stora köpcentra och kontorsbyggnader, såväl som i industriella kylvattencirkulationssystem, säkerställer AC -filterkondensatorer stabil och effektiv drift av fläktar och vattenpumpar, vilket uppnår energibesparing och konsumtionsminskning. ​
Hissdrivningssystem
Den smidiga driften av hissar är avgörande för passagerarsäkerhet och komfort. Omformaren styr accelerationen, retardationen och den smala driften av hissmotorn. AC -filterkondensatorn filtrerar ut harmonier, minskar motormomentpulsationen, gör att hissen går smidigare, startar och stoppar smidigare och förbättrar passagerarens ridupplevelse. I hisssystemet med höghus är AC-filterkondensatorer viktiga komponenter för att säkerställa stabila drift av hissar. ​
Urvalspunkter
Matchning av kapacitansvärde
Bestäm kapacitansvärdet baserat på inverterkraften, driftsfrekvensen och lastegenskaperna. Generellt sett, desto större kraft och ju vanligare belastningen förändras, desto större är det nödvändiga kapacitansvärdet. Om kapacitansvärdet är för litet är filtreringseffekten dålig; Om kapacitansvärdet är för stort kan det orsaka överdriven startström och öka kostnaden och volymen. Till exempel finns det en signifikant skillnad i det erforderliga kapacitansvärdet för lätt belastningsutrustning som drivs av en liten kraftomvandlare och tunga utrustning som drivs av en stor kraftomvandlare.
Nominell spänningsanpassning
Den nominella spänningen måste vara högre än den maximala växelspänningstoppen som kan uppstå när växelriktaren fungerar och en viss säkerhetsmarginal måste reserveras. Om den faktiska arbetsspänningen överskrider den nominella spänningen kan kondensatorn bryts ned och skadas. För vanliga trefasomvandlare bör en växelströmskondensator med en lämplig nominell spänning väljas. ​
Frekvensegenskaper match
Olika metalliserade polypropenfilm AC -filterkondensatorer har olika prestanda i olika frekvensområden. Det är nödvändigt att välja produkter med anpassning av frekvensegenskaper enligt huvudfrekvensområdet för harmonier som genereras av inverteraren för att säkerställa effektiv filtrering i hela driftsfrekvensområdet. Till exempel har vissa kondensatorer bra filtreringseffekter i lågfrekvensbandet, medan andra fungerar bra i högfrekvensbandet. Valet bör baseras på den faktiska harmoniska frekvensfördelningen. ​
Temperaturegenskaper övervägande
När växelriktaren fungerar kommer den att generera värme, vilket kommer att öka omgivningstemperaturen. Därför är det nödvändigt att välja AC -filterkondensatorer med goda temperaturegenskaper och stabil drift i miljöer med hög temperatur för att säkerställa att kondensatorns prestanda är stabil under olika temperaturförhållanden och upprätthåller den normala driften av inverteraren.
