Analys av kondensatorimpedans och ESR -frekvensegenskaper

1. Introduktion
Frekvensegenskaperna för en kondensators impedans (| z |) och ekvivalent seriemotstånd (ESR) är avgörande för att utvärdera dess prestanda i kretsdesign, särskilt i brusundertryckning och spänningsstabilisering. Den här artikeln förklarar systematiskt dessa egenskaper genom att jämföra idealiska och verkliga kondensatorer, med stöd av formler och grafer.

2. Idealisk kondensatorbeteende

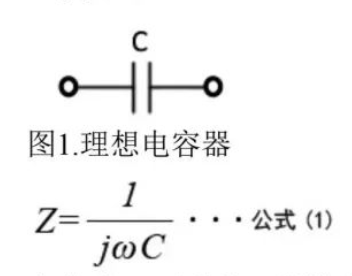

En idealisk kondensators impedans är rent kapacitiv:

där ω är vinkelfrekvens och cis kapacitans. Såsom visas i figur 1 är ∣z∣Decreases omvänt med frekvens (figur 2) och ESR är noll (inga förluster).

3. Verkligt kondensatorbeteende

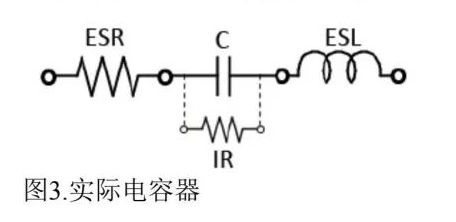

Verkliga kondensatorer uppvisar parasitiska effekter (figur 3):

ESR: Orsakad av dielektrisk förlust och elektrodmotstånd.
ESL: Parasitinduktans från elektroder eller leder.

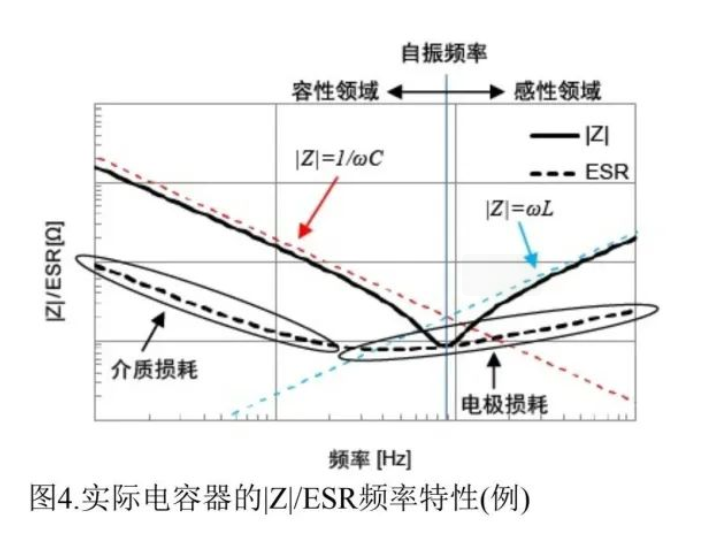

Deras frekvenssvar följer en V-kurva (figur 4):

Lågfrekventa intervall (kapacitiv region) : ∣z∣ = 1/ωc, ESR dominerad av dielektrisk förlust.
Resonanspunkt : ∣z∣reaches minimum (∣z∣ = ESR), definierar den självresonanta frekvensen.
Högfrekventa intervall (induktiv region) : ∣z∣ = ωl, ESR påverkad av hudeffekt.

4. Jämförelse av kondensatortyper

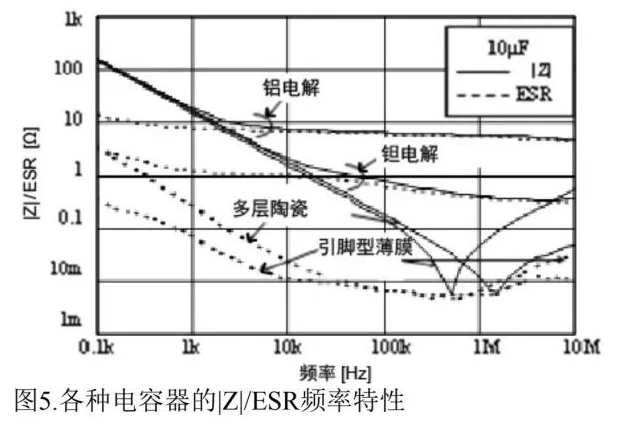

För 10μF -kondensatorer (figur 5):

Aluminiumelektrolytisk: Hög ESR vid höga frekvenser (på grund av elektrolytresistivitet).
Multilayer Ceramic: Utmärkt högfrekventa prestanda med låg ESR.
Filmkondensatorer: Låg ESL, idealisk för högfrekventa applikationer.

5. Slutsats
I högfrekvenskretsar måste ESR och ESL noggrant övervägas. Formgivare bör välja kondensatorer baserat på frekvenskrav, såsom flerskikts keramik för frikoppling och aluminiumelektrolytik för lågfrekvensfiltrering.
