Grundläggande kunskaper och tillämpningar av filmkondensatorer

Filmkondensatorer är elektroniska komponenter som använder plastfilmer som dielektrik, allmänt anställda i olika kretsar. Deras kärnstruktur består av metallelektroder (aluminium eller zink) och plastfilmdielektrik (t.ex. PET, O Pp), tillverkad genom lindnings- eller staplingsprocesser och inkapslade med epoxiharts eller plastfodral. Denna design ger dem icke-polaritet, högspänningsmotstånd och låg förlust, vilket gör dem idealiska för högfrekventa AC-kretsar.

Funktioner och fördelar

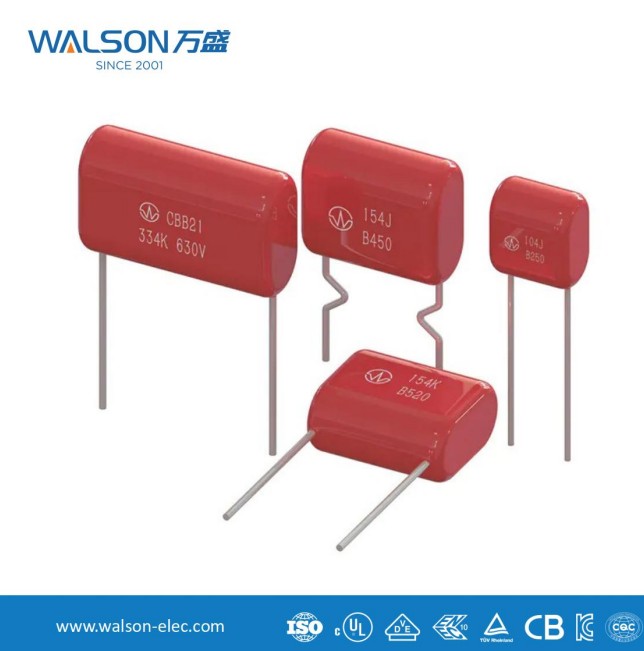

Filmkondensatorer uppvisar anmärkningsvärda prestandafördelar. Först erbjuder de utmärkt temperaturstabilitet, med minimal kapacitansvariation inom -40 ° C till 105 ° C, lämpliga för hårda miljöer. För det andra minimerar deras låga dielektriska förlust (tanΔ <0,001) energiavfall. Dessutom förlänger den självhelande egenskapen (återhämtning av isolering efter lokaliserad uppdelning i metalliserade filmer) livslängden. Till exempel tål polypropenfilmkondensatorer (CBB) höga pulsströmmar i inverterare, medan polyesterfilmkondensatorer (CL) vanligtvis används vid filtrerings- och kopplingskretsar.

Typiska applikationer

Industridejare : Motordrivna kondensatorer genererar vridmoment via fasförskjutning för att driva enfasinduktionsmotorer; Snubberkretsar i kraftelektronik använder filmkondensatorer för att absorbera spänningsspikar och skyddar IGBT -moduler.

Förnybar energi : DC-länkkondensatorer i PV-inverterare kräver hög rippelströmtolerans, där metalliserade polypropenfilmkondensatorer (MKP) föredras på grund av låg ESR. Electric Vehicle Onboard Chargers (OBC) förlitar sig också på deras höga tillförlitlighet.

Konsumentelektronik : I LED -förare undertrycker filmkondensatorer elektromagnetisk störning (EMI), vilket förbättrar energieffektiviteten.

Teknologiska trender

Med ökningen av 5G och IoT driver kraven på högre frekvenser och miniatyrisering innovationer inom filmkondensatorteknologi. Till exempel förbättrar nanoskala metallisering energitätheten, medan biologiskt nedbrytbara material överensstämmer med miljövänliga mål. Framtida applikationer kommer att expandera i smarta rutnät och trådlösa laddningssystem.
