Ansökningsfall, fördelar och designval av tunna filmkondensatorer i fotovoltaiska inverterare

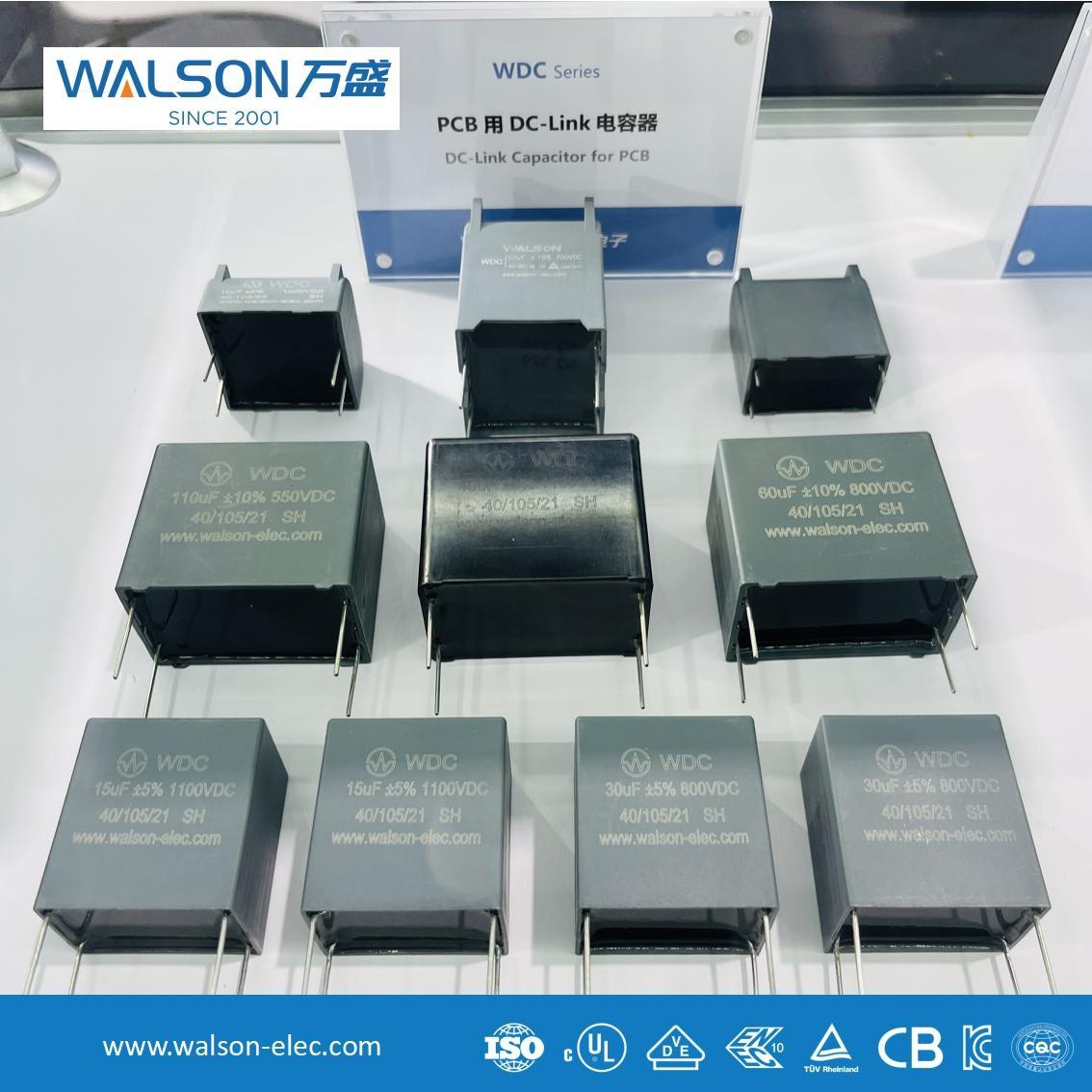

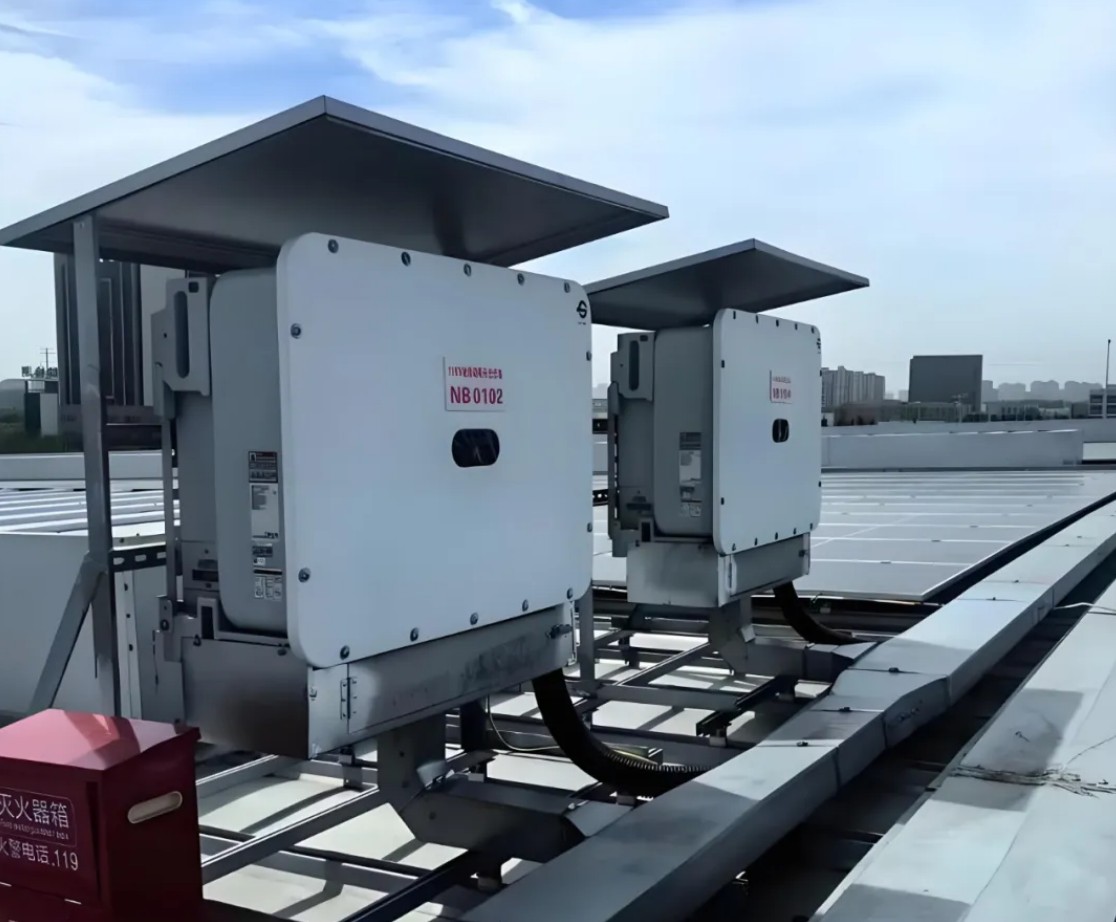

Filmkondensatorer är kritiska i fotovoltaiska inverterare, särskilt för att hantera höga krusningsströmmar. Genom att ta en 100kW-växelriktare som exempel måste DC-länkkondensatorn tåla en maximal krusningsström på 220A (under lågspänningsförhållanden). För att säkerställa tillförlitlighet kräver designen en marginal, med den faktiska rippelströmförmågan som överstiger 300A.

Kapacitansvärdet har minimal påverkan på busspänningen. Till exempel, vid en 5 kHz omkopplingsfrekvens, är spänningsfluktuationer (ΔV) försumbara även med varierande kapacitans. Således är fokus inte på kapacitans utan på kondensatorns rippelströmförmåga. ESR (ekvivalent seriemotstånd) för filmkondensatorer är en nyckelparameter - långsammare ESR tillåter högre krusningsström och minskar antalet parallella kondensatorer som behövs. Till exempel har en 420μF/1100V kondensator med en ESR på 1,2 MΩ ett en-enhetsbetyg på 60A (vid 70 ° C), och fem parallella enheter kan uppfylla 300A-kravet.

Temperaturkontroll är lika viktigt. Kärntemperaturen måste hålla sig under 85 ° C (med en falltemperatur på 70 ° C) för att säkerställa livslängd och prestanda. Genom att optimera ESR och termisk design kan antalet parallella enheter minimeras, vilket minskar kostnaden och storleken. Sammanfattningsvis är kärnkriterierna för DC-länkkondensatorer i PV-inverterare hög rippelströmförmåga och låga ESR-egenskaper
